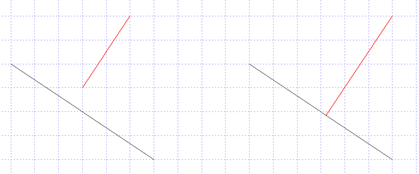

Q：斜めの線分から垂線（直交線）を描く方法を教えてください。

A：「線分」メニューの「垂線」を使って、線分に対して垂線（直交線）を入力できます。

操作方法

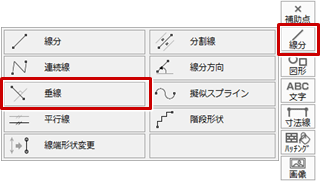

1. 「線分」メニューから「垂線」を選びます。

2. 「垂線」ダイアログの「交線」または「止線」をONにします。
3. 対象の線分をクリックします。

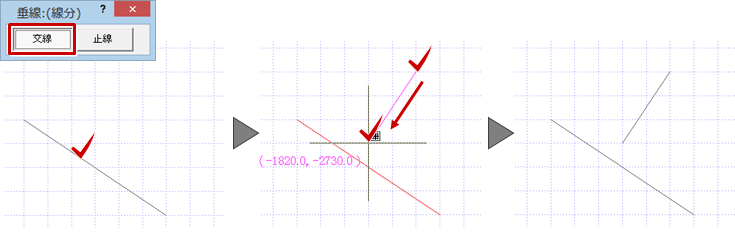

4. 「交線」がONの場合は、垂線の範囲を指定します。

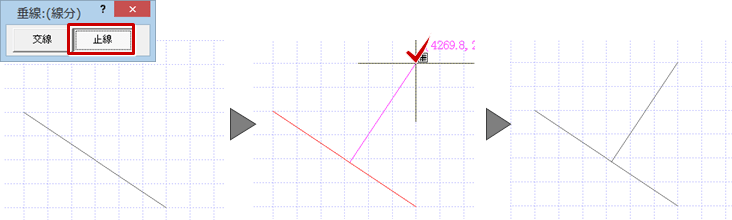

   「止線」がONの場合は、垂線の開始位置を指定します。


メモ

• 連続して垂線（直交線）を入力するには、Shift キーを押しながら終点をクリックします。
