Q：線分の一部を削除する方法を教えてください。

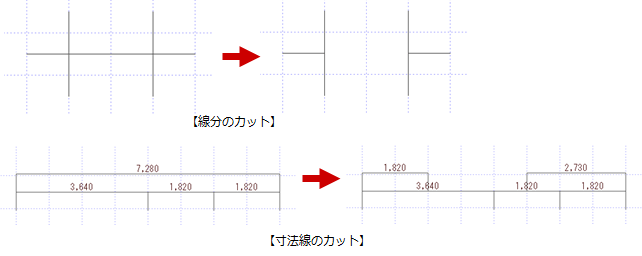

A：「削除」メニューの「カット削除」を使って、指定した直線、円、円弧、寸法線などを部分的に削除します。

操作方法

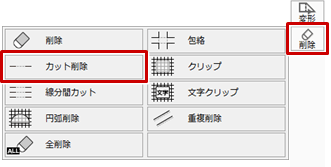

1. 「削除」メニューから「カット削除」を選びます。

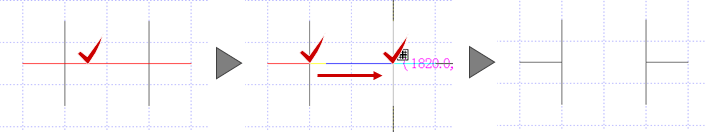

2. カットする線分（円・円弧）をクリックします。
3. カットする部分の始点と終点をクリックします。

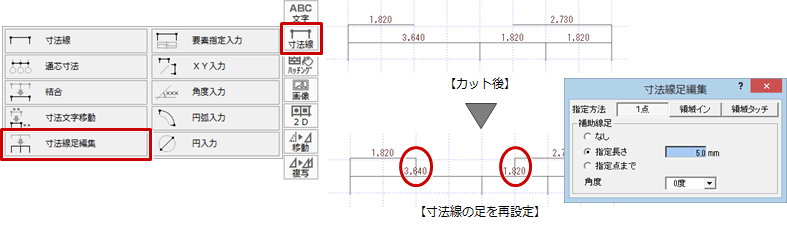

寸法線を部分的に削除する場合

線分と同様に、寸法線も部分的に削除できますが、寸法線の足がなくなるため、「寸法線」メニューの「寸法線足編集」で寸法線の足を再設定する必要があります。
