Q：S瓦のハッチングを登録する方法を教えてください。
A：S瓦のリピート専用の図形を作成し、「ハッチング」メニューの「ハッチング登録」でリピートハッチングとして登録します。
リピート専用の図形を作成する

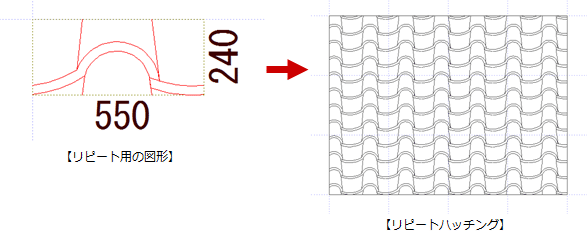

汎用コマンドを使って、次のような繰り返し表現可能な図形を作成します。
リピートハッチングとして登録する

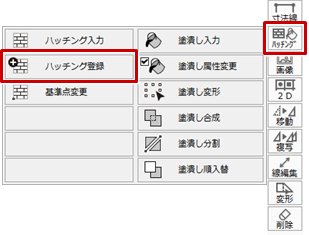

- 「ハッチング」メニューから「ハッチング登録」を選びます。

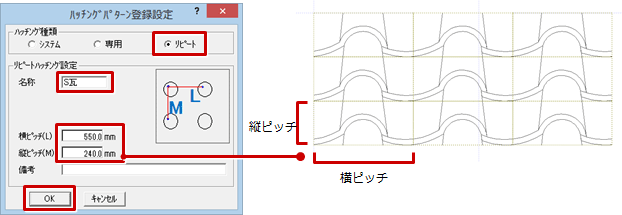

- 「ハッチングパターン登録設定」ダイアログの「リピート」をONにします。
- 名称、横ピッチ、縦ピッチを設定して、「OK」をクリックします。

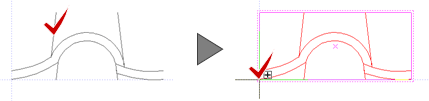

- 登録するデータを選択して、基準点を指定します。

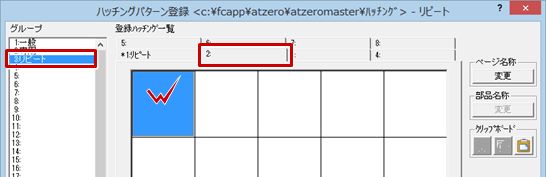

- パターンを登録する場所をダブルクリックします。

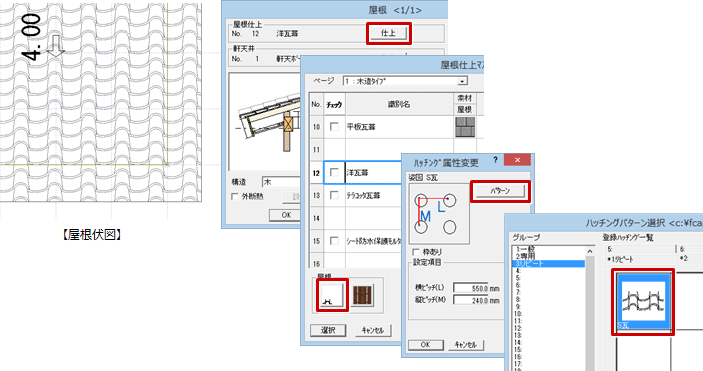

- 屋根伏図を開いて、屋根仕上の目地に設定します。
