プログラム名

汎用機能

Ver.

Ver.3

ID

Q130480

更新日

2016/12/22

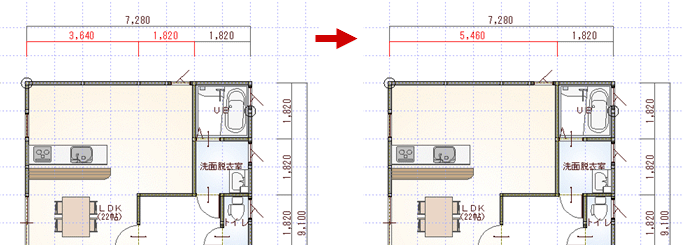

Q：2つの寸法線を1つに合成する方法を教えてください。

A：「寸法線」メニューの「結合」で合成できます。

操作方法

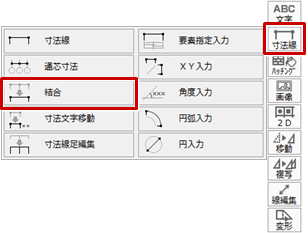

1. 「寸法線」メニューから「結合」を選びます。

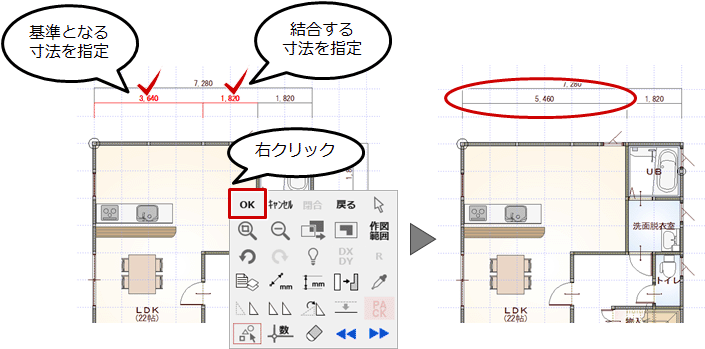

2. 基準となる寸法線を指定して、結合する寸法線をクリックします。
3. 右クリックして、「OK」をクリックします。


メモ

• 結合された寸法線の属性、寸法値の表示位置は、基準となる寸法線と同じになります。

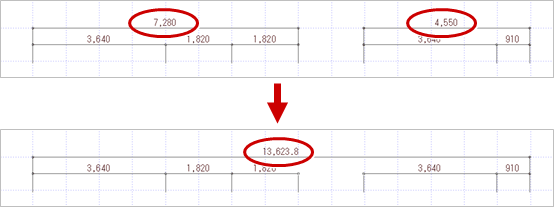

• 同一ライン上の寸法であれば、離れていても合成ができます。その時は、寸法線の端から端までの合計寸法で寸法線が作成されます。
