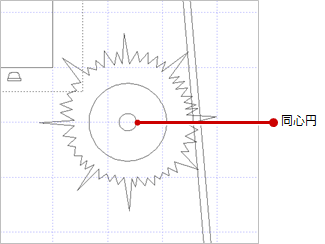

Q：円の中に同心円を描く方法を教えてください。

A：「線分」メニューの「平行線」で「自動内法」をONにして、既存の円データを選択することで、同心円を入力することができます。

操作方法

1. 「線分」メニューから「平行線」を選びます。

2. 「平行線：（線分）」ダイアログの「自動内法」をONにし、「内法幅」に指定の円から同心円までの距離を入力します。

3. 既存の円をクリックします。

4. 円がプレビュー表示されるので、入力する位置をクリックします。

   外側に描く場合は、円の外側をクリックします。

メモ

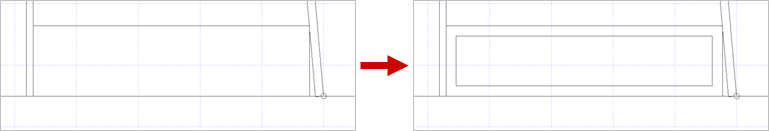

• 円だけでなく、矩形に対しても同様な操作で平行線を一括で入力することができます。
