| プログラム名 | 汎用機能 | Ver. | Ver.5 | ID | Q130540 | 更新日 | 2018/12/06 |

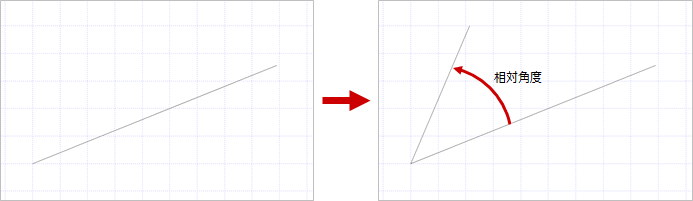

Q：斜めの線分に対して、指定した相対角度の線分を描く方法を教えてください。
A：「線分」メニューの「線分方向」を使うと、線分の絶対角度が取得できるため、基準線分に対する相対角度を指定した線分の入力ができます。
操作方法
- 「線分」メニューから「線分方向」を選びます。
- 「線分方向：（線分）」ダイアログの「基準線分指定」と「方向」をONにします。

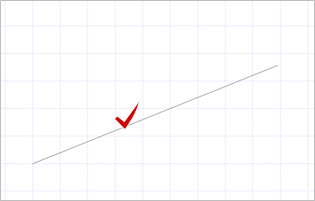

- 基準となる線をクリックします。

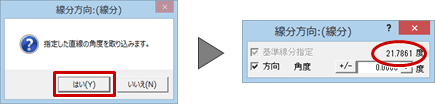

- 確認画面で「はい」をクリックします。
ダイアログに指定した線の角度が表示されます。
- 「角度」に相対角度を入力します。
ここでは、「45」と入力します。

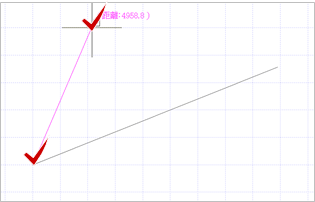

- 入力する直線の始点と終点をクリックします。
