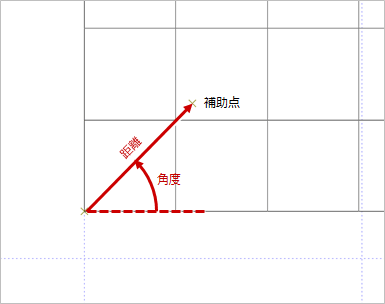

Q：指定した角度と距離の位置に補助点を入力する方法を教えてください。

A：「補助点」メニューの「距離・角度（補助点）」を使って入力します。
「距離・角度（補助点）」は、ツールバーの「コマンドモード切替」で「フルモード」に切り替えると、「補助点」メニューに表示されます。

操作方法

1. 「コマンドモード切替」をクリックします。

2. 「フルモード」を選んで、「OK」をクリックします。

3. 「補助点」メニューから「距離・角度（補助点）」を選びます。

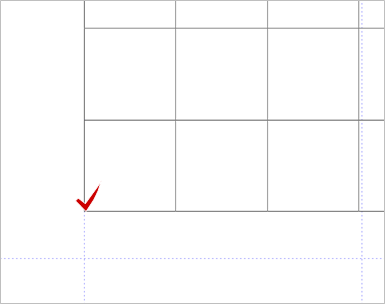

4. 基準となる位置をクリックします。

5. 「距離・角度：（補助点）」ダイアログの「距離」と「角度」を入力します。

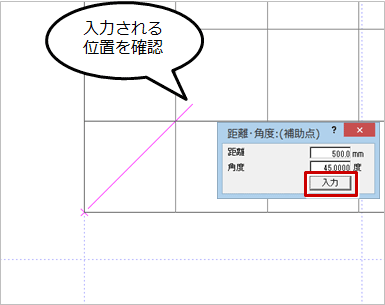

6. CAD画面で入力される位置を確認して「入力」をクリックします。

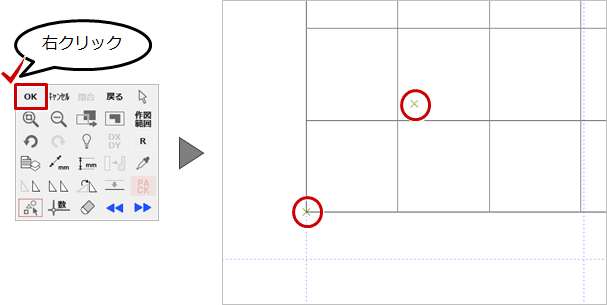

7. 右クリックして表示されるポップアップメニューの「OK」をクリックします。


メモ

• 指定した基準位置にも補助点が配置されます。
