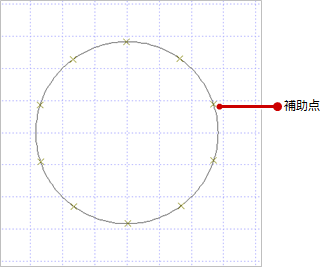

Q：真円上に補助点を入力する方法を教えてください。

A：真円データの場合は、「分割点」の「線分・円弧」を使います。「操作モード切替」の「要素指定」で円線上に分割点を配置することができるようになります。

操作方法

1. 「補助点」メニューから「分割点」を選びます。

2. 「操作モード切替」から「要素指定」を選びます。

3. 補助点を配置する真円をクリックします。

4. 「分割点：（補助点）」ダイアログの「分割数」に分割する数を入力します。

5. 補助点を入力する位置をクリックします。


メモ

• 「補助点」メニューの「ピッチ指定」も線分もしくは円弧上に補助点を入力できますが、真円には入力できません。
