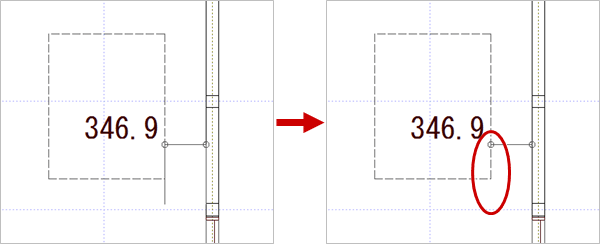

Q：入力した寸法線の足だけを削除する方法を教えてください。

A：「寸法線」メニューの「寸法線足編集」を使って、寸法線の足を削除することができます。

操作方法

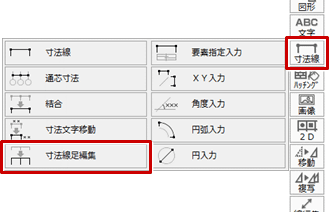

1. 「寸法線」メニューから「寸法線足編集」を選びます。

2. 「寸法線足編集」ダイアログの「補助線足」の「なし」をONにします。

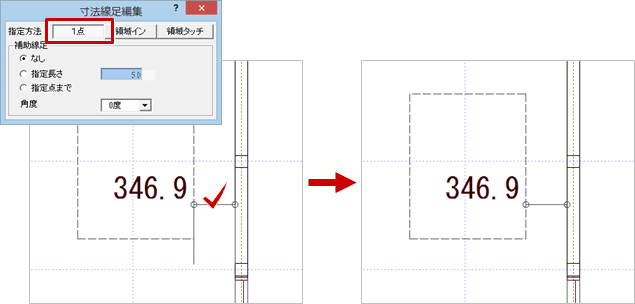

3. 削除する足の寸法線を選択します。
   ここでは、「指定方法」の「1点」をONにして、対象の寸法線をクリックします。
