Q：寸法線を連続で描く方法を教えてください。

A：「寸法線」メニューの「寸法線」で寸法線を連続して入力できます。

操作方法

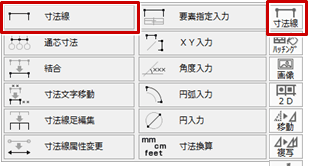

1. 「寸法線」メニューから「寸法線」を選びます。

2. 「寸法線」ダイアログの「連続」をONにします。
3. ここでは「補助線足」は「長さ」、「寸法値位置」は「マウス指定」をONにします。

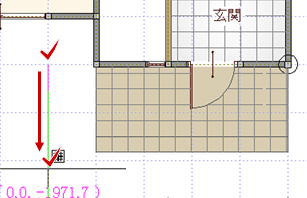

4. 基準線の1点目、2点目をクリックします。

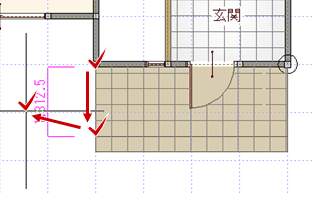

5. 位置を指定し、寸法文字の方向をクリックします。

6. 次の位置を指定し、寸法文字の方向をクリックします。

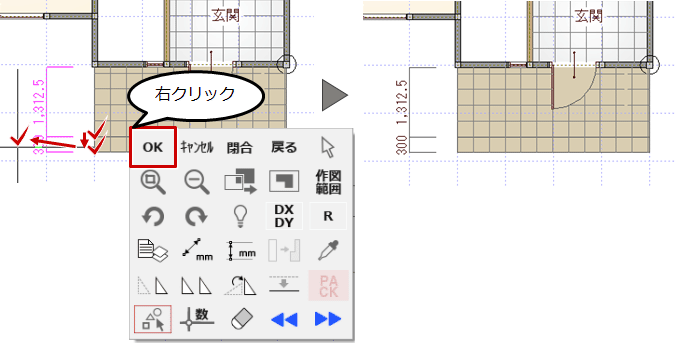

7. 寸法線の入力を終えるときは、右クリックして「OK」を選びます。


メモ

• 連続して描いた寸法のトータル寸法を描くこともできます。

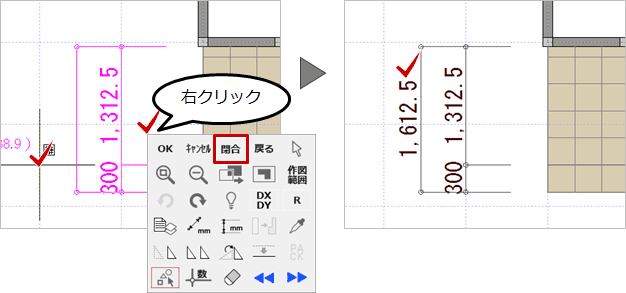

  手順7のところで、右クリックして表示されるメニューから「閉合」を選び、トータルの寸法線と寸法値を描く位置をクリックします。
