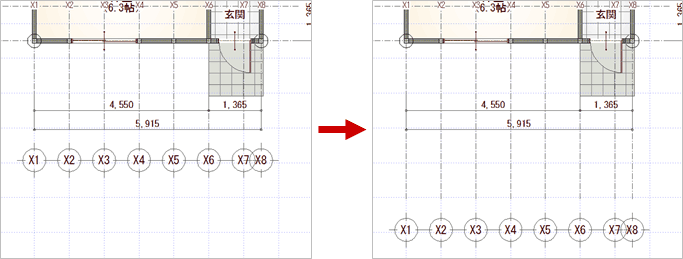

Q：通り芯の符号の位置をまとめてずらす方法を教えてください。

A：「変形」メニューの「部分移動」を使って、通り芯の符号部分をまとめて移動させることができます。

操作方法

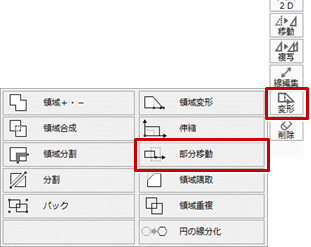

1. 「変形」メニューから「部分移動」を選びます。

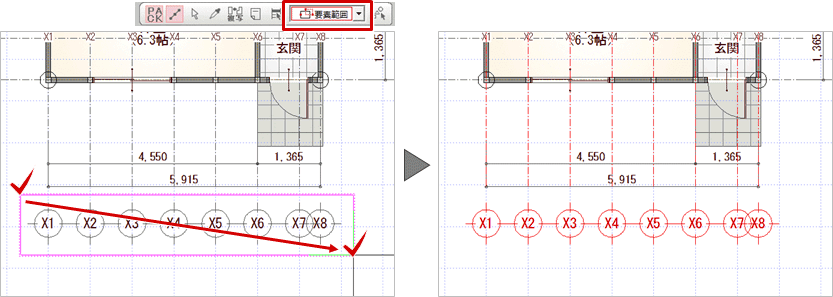

2. 移動する符号の通り芯を選択します。
   ここでは、「要素範囲」で指定します。

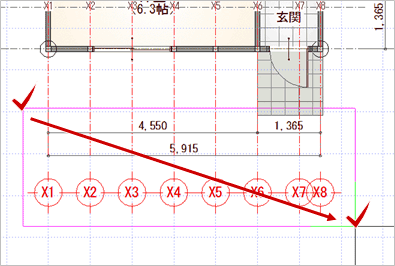

3. 移動する部分の範囲を囲みます。

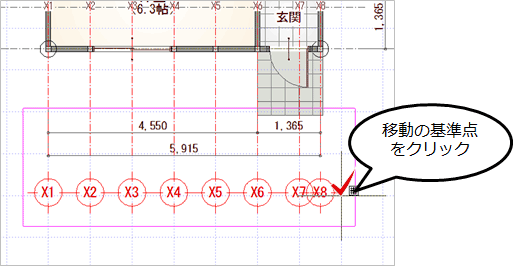

4. 移動の基準点をクリックします。

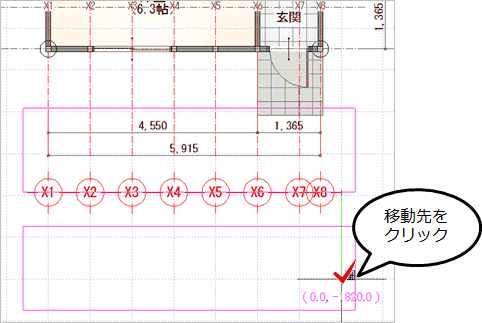

5. 移動先をクリックします。
   真下方向に伸ばすので、移動の基準点に対して鉛直方向の移動先を指定します。
