プログラム名 図面印刷 Ver. Ver.3 ID Q170250 更新日 2016/08/29

Q：通し柱を基準に、1階と2階の平面図を揃えて配置する方法を教えてください。

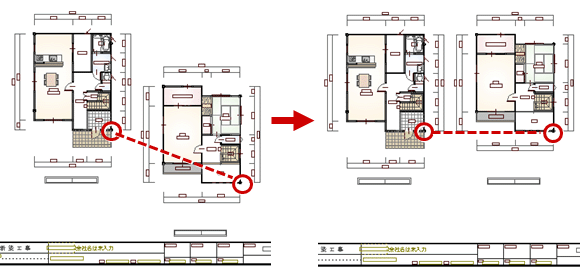

A：「編集」メニューの「配置原点変更」と「配置原点揃え」を使用して、図面を揃えます。

操作方法

  1. 「編集」メニューから「配置原点変更」を選びます。
  2. 1階平面図をクリックします。

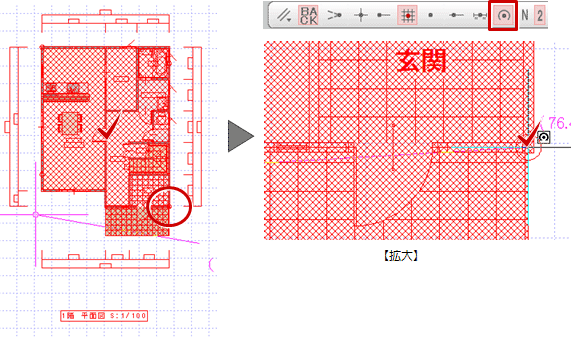

  3. ここでは、通し柱の円の中心点をピックするため、ツールバーの「ピック（中心点）」をONにします。
  4. 配置原点にする通し柱をクリックします。

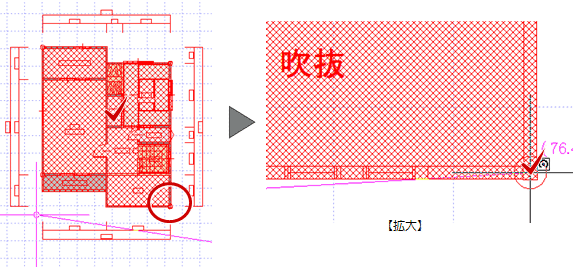

  5. 同様に、2階平面図をクリックして、配置原点にする通し柱をクリックします。

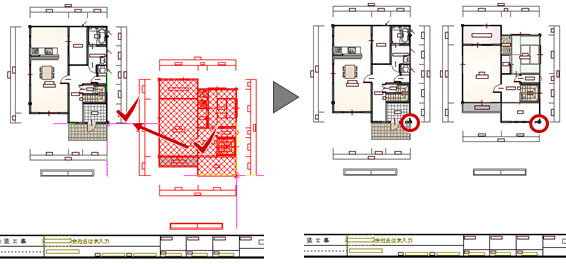

  6. 「編集」メニューから「配置原点揃え」を選びます。
  7. 揃える方の図面（ここでは2階平面図）をクリックします。
    ※ ここでは1階平面図の配置原点を基準に、2階平面図を移動します。
  8. 1階平面図に配置原点の十字マークが表示されるので、水平部分をクリックします。
