プログラム名 図面印刷 Ver. Ver.3 ID Q170300 更新日 2016/08/29

Q：P-styleでエクスポートした平面図の画像を同じ縮尺で配置する方法を教えてください。

A：画像を配置する際、「配置方法」を「1点」、「サイズ指定方法」を「解像度&縮尺」をONにして配置します。

操作方法

  1. 「画像配置」をクリックします。
  2. ここでは、「画像選択」ダイアログの「プレゼンフォルダを開きます。」を選びます。

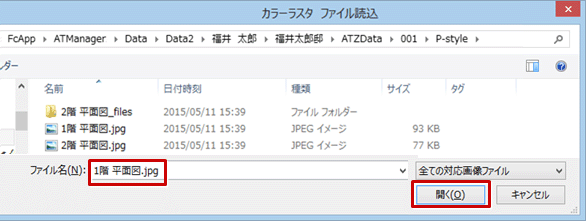

  3. P-styleでエクスポートした画像の保存場所を開き、平面図の画像ファイルを選んで、「開く」をクリックします。

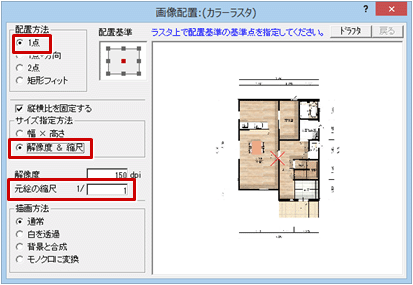

  4. 「画像配置：（カラーラスタ）」ダイアログで「配置方法」を「1点」、「サイズ指定方法」を「解像度&縮尺」に変更します。
  5. 「元絵の縮尺」が「1/1」であることを確認します。

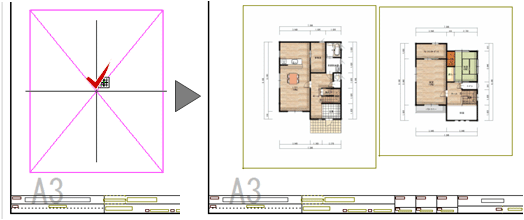

  6. 画像の配置位置をクリックします。

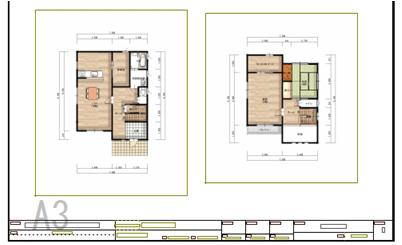

  7. 同様にして、2階平面図も配置します。
