| プログラム名 | 図面印刷 | Ver. | Ver.3 | ID | Q170335 | 更新日 | 2017/01/05 |

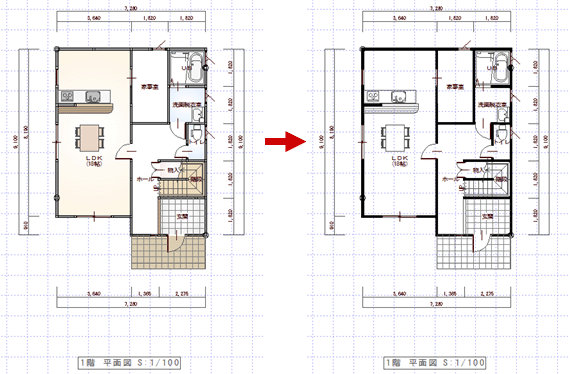

Q：図面印刷で柱・壁だけを塗り潰して印刷する方法を教えてください。
A：図面印刷で配置した平面図を「属性変更」し、「塗り潰し」の「自動」をONにします。
操作方法

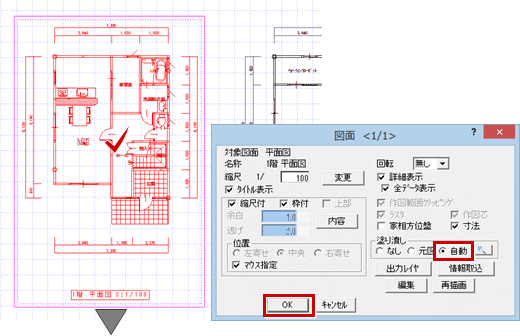

- 「属性変更」をクリックします。
- 図面をクリックします。
- 「図面」ダイアログの「自動」をONにして、「OK」をクリックします。
メモ

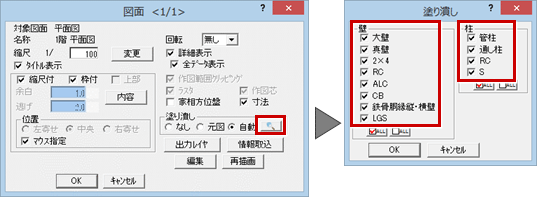

- 「図面」ダイアログ「塗り潰し」グループの「自動」の「詳細設定」をクリックすると、「塗り潰し」ダイアログで塗り潰しの対象を柱壁の種類ごとに指定できます。
-

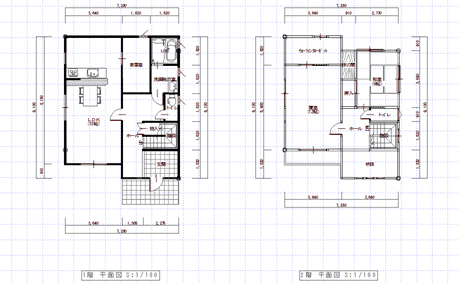

次回も平面図の柱壁を塗り潰して印刷する場合は、「専用初期設定：図面」で「塗り潰し」の「自動」をONにします。
新規作成の図面でも柱壁を塗り潰して印刷する場合は、この設定で「専用マスタ書込」をクリックしてマスタに書き込みます。

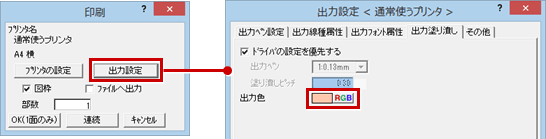

- 印刷時の柱壁の塗り潰し色は、「出力設定」ダイアログの「出力塗り潰し」タブの「出力色」で設定できます。
