プログラム名

図面印刷

Ver.

Ver.5

ID

Q170355

更新日

2018/12/05

Q：線を太くして印刷する方法を教えてください。

A：印刷時に「出力設定」でペンNoごとに線の太さを設定します。

操作方法

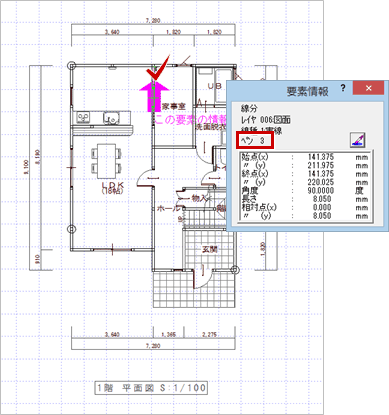

1. 図面印刷の出力モードで「情報」メニューの「要素情報」を使って、配置されている図面の各データのペンNo.を確認します。

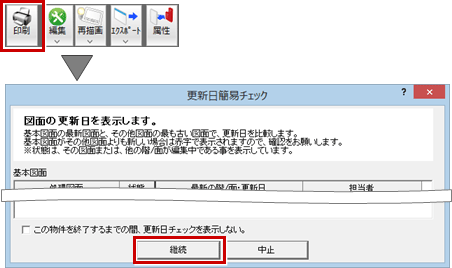

2. 「印刷」をクリックし、「更新日簡易チェック」ダイアログで「継続」をクリックします。

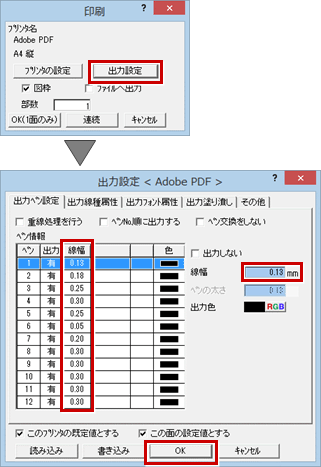

3. 「印刷」ダイアログの「出力設定」をクリックします。
4. 「出力設定」ダイアログの「線幅」で、出力する線の太さを設定して、「OK」をクリックします。


メモ

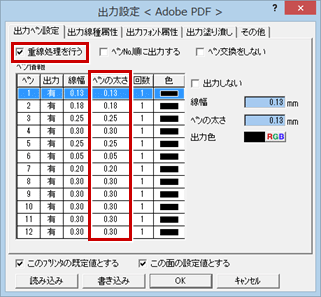

• レーザープリンタなどでは、基本的にこの「線幅」通りに出力されますが、ペンプロッタでは「重線処理を行う」がOFFの場合、この設定とプロッタに設置されているペンの太さとが一致していることが必要です。「重線処理を行う」がONの場合は「ペンの太さ」の値がプロッタに設置されているペンの太さと一致していることが必要です。
