プログラム名

図面印刷

Ver.

Ver.3

ID

Q170360

更新日

2017/01/05

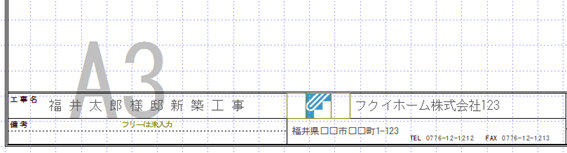

Q：図枠に会社ロゴの画像を配置する方法を教えてください。

A：「基本設定：会社情報」で画像を設定して、「図枠会社ロゴ項目」で画像の領域を指定します。

メモ

• ロゴに利用できる画像のファイル形式は、BMP、JPEG、PNGの3種類です。

---

操作方法

1. 「設定」をクリックします。

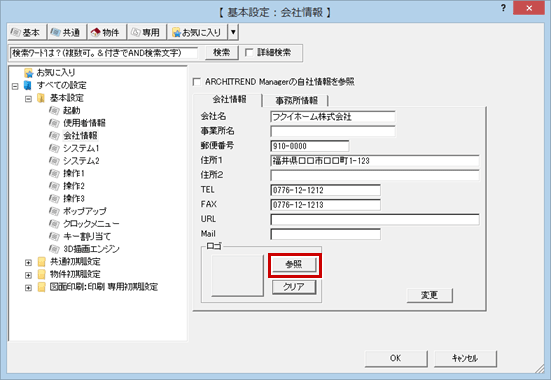

2. 「基本設定:会社情報」の「参照」をクリックします。

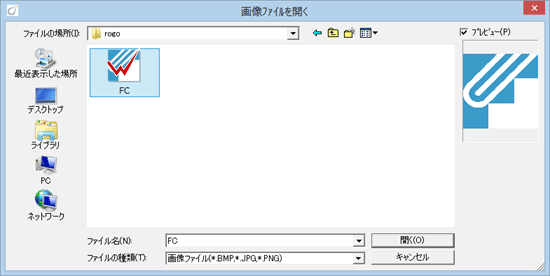

3. 画像が保存されているフォルダで、配置する画像をダブルクリックします。

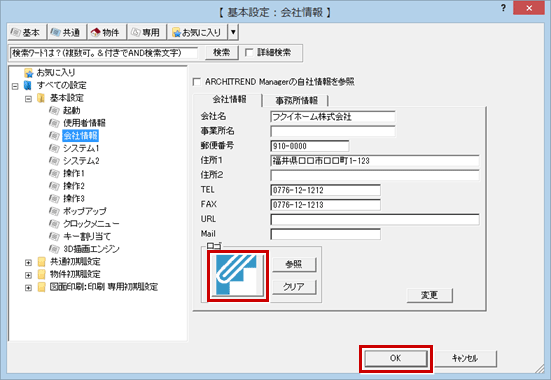

4. 「ロゴ」に登録されたことを確認して、「OK」をクリックします。

5. 「モード切替（図枠）」をクリックします。

6. 「図枠会社ロゴ項目」をクリックします。

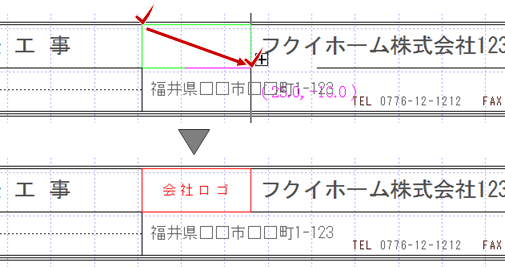

7. ロゴを配置する矩形の範囲を指定します。

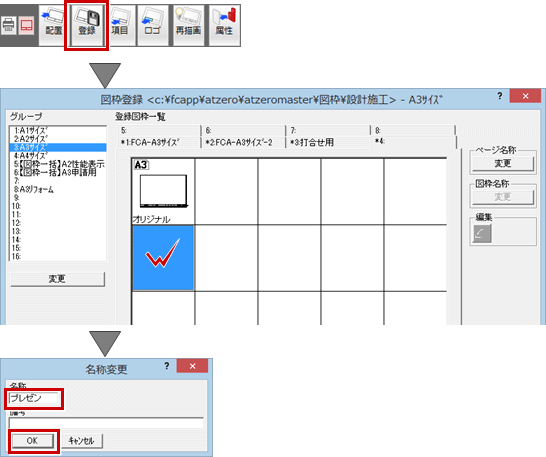

8. 「図枠登録」をクリックして、図枠一覧から保存したい場所でダブルクリックします。
9. 「名称変更」ダイアログで図面の「名称」を入力して、「OK」をクリックします。
