プログラム名

図面印刷

Ver.

Ver.3

ID

Q170370

更新日

2016/08/29

Q：点線が実線で印刷されるときの対処方法を教えてください。

A：点線で入力したデータが実線で印刷されてしまうような場合は、「印刷」-「出力設定」の「出力線種属性」で点線のピッチを調整します。

操作方法

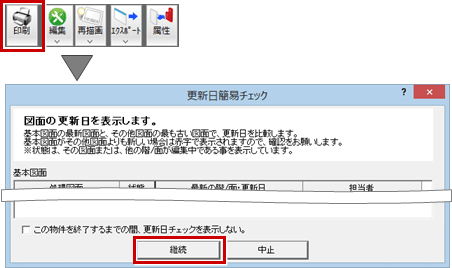

1. 「印刷」をクリックします。
2. 「更新日簡易チェック」で、「継続」をクリックします。

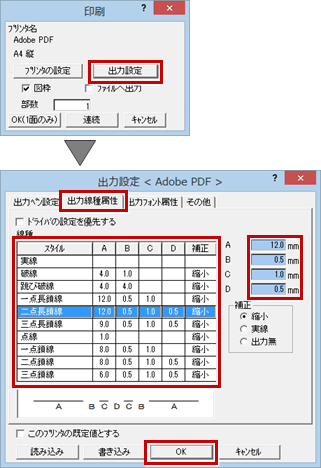

3. 「印刷」ダイアログの「出力設定」をクリックします。
4. 「出力設定」ダイアログの「出力線種属性」タブの「線種」で、点線や破線間隔を調整します（㎜単位）。
