Q：配置した図面の一部を印刷しないようにする方法を教えてください。

A：配置した図面の属性にある「出力レイヤ」で、出力しないレイヤをOFFにすることで印刷されません。

操作方法

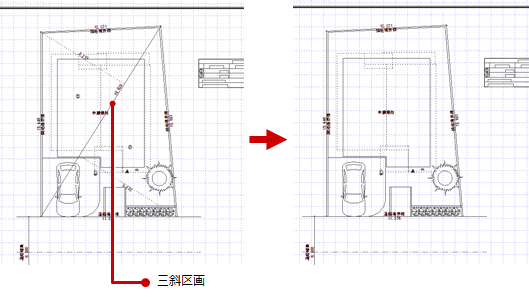

ここでは、配置図の三斜区画を印刷しない方法を紹介します。

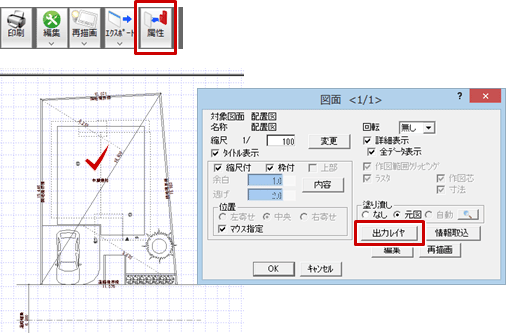

  1. 図面印刷を開き、「属性変更」をクリックします。
  2. 配置図をクリックします。
  3. 「図面」ダイアログの「出力レイヤ」をクリックします。

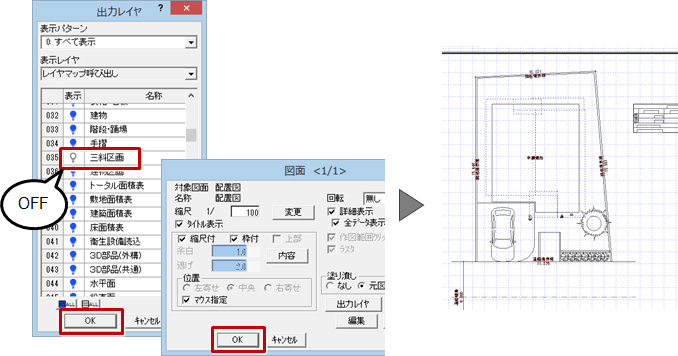

  4. 「出力レイヤ」ダイアログの「三斜区画」をOFFにして、「OK」をクリックします。
  5. 「図面」ダイアログの「OK」をクリックします。
    OFFにしたレイヤが非表示になります。
