プログラム名

図面印刷

Ver.

Ver.4

ID

Q170430

更新日

2017/12/22

Q：縦に長い矩計図などをA3横の図枠に収める方法を教えてください。

A：図面印刷の「属性変更」を使って、図面を90度回転します。

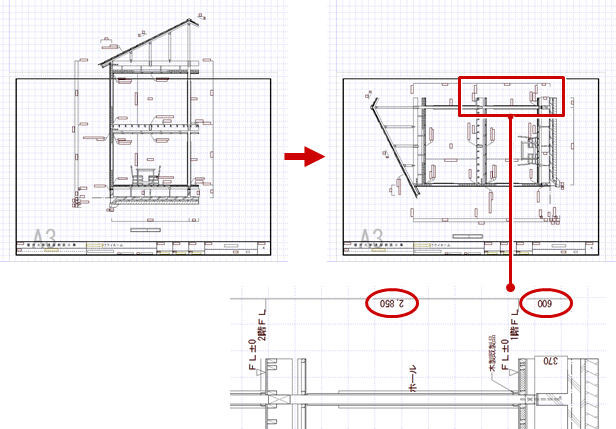

※ ただし、寸法線など文字を正規化（反転）して表現することはできません。

操作方法

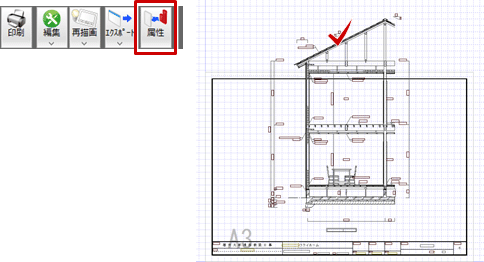

1. 図面印刷の「属性変更」をクリックして、図面を指定します。

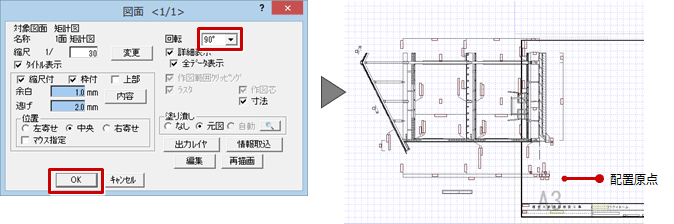

2. 「図面」ダイアログの「回転」を「90°」または「270°」に変更して、「OK」をクリックします。
   配置原点を基準に図面が回転します。

3. 図枠に収まるように図面を移動します。



メモ

• 図面の配置原点を基準に回転します。配置原点は、「編集」メニューの「配置原点変更」で変更できます。
