プログラム名

図面印刷

Ver.

Ver.3

ID

Q170450

更新日

2016/08/29

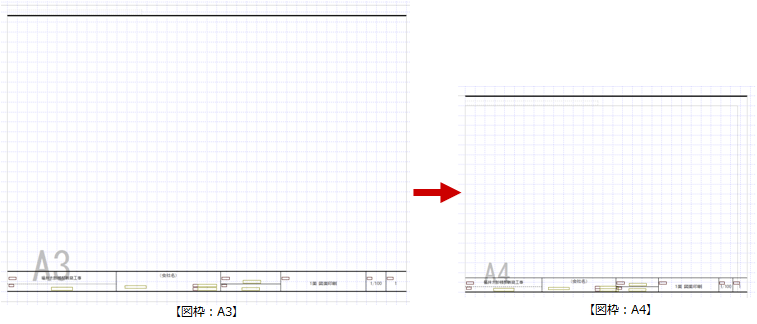

Q：A3サイズで作成した図枠をA4サイズに変更して登録する方法を教えてください。

A：「変形」メニューの「伸縮」を使用して図枠サイズを変更し、「図枠登録」コマンドで図枠を登録します。

図枠のサイズを変更する

1. 「モード切替（図枠）」がONになっていることを確認します。

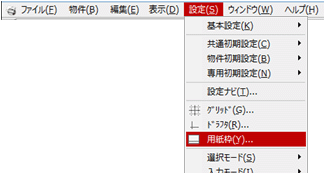

2. 「設定」メニューから「用紙枠」を選びます。

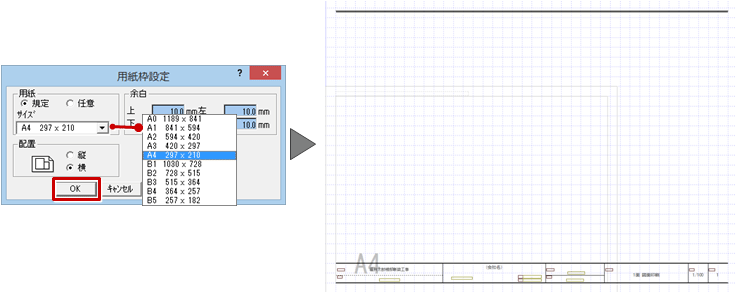

3. 「用紙枠設定」ダイアログの「サイズ」でA4サイズを選び、「OK」をクリックします。

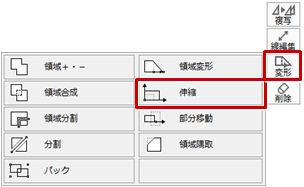

4. 「変形」メニューから「伸縮」を選びます。

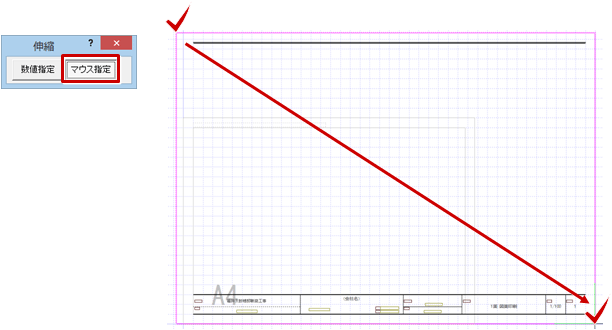

5. 「伸縮」ダイアログの「マウス指定」をONにして、A3サイズの図枠を指定します。

6. ピックモードの「ピック（交点）」をONにします。

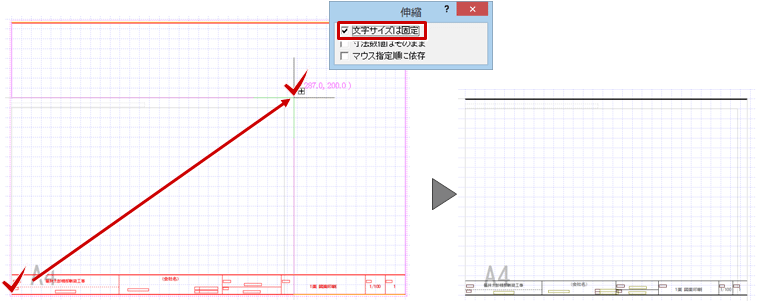

7. 図枠を納める矩形の始点、終点をクリックします。
   ※ ここでは「伸縮」ダイアログの「文字サイズは固定」はONにしています。


図枠登録をする

1. 「図枠登録」をクリックします。

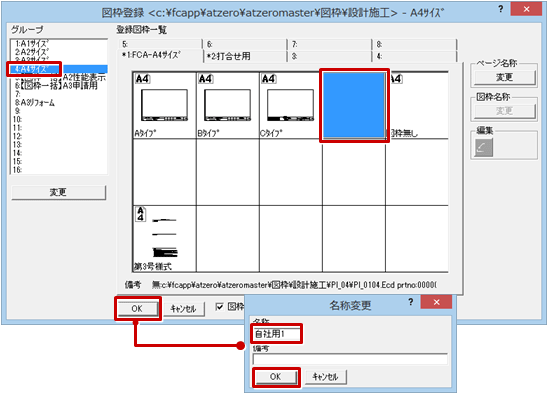

2. 「図枠登録」ダイアログの「グループ」を「A4サイズ」、登録図枠一覧では空いているところを選び、「OK」をクリックします。
3. 「名称変更」ダイアログで「名称」を設定して、「OK」をクリックします。
