プログラム名

図面印刷

Ver.

Ver.3

ID

Q170465

更新日

2016/12/26

Q：平面図の建具記号は残したままで、図面印刷で出力されないようにする方法を教えてください。

A：「図面属性」ダイアログで「建具記号」レイヤを非表示に設定にすることで建具記号を出力しないようにできます。

操作方法

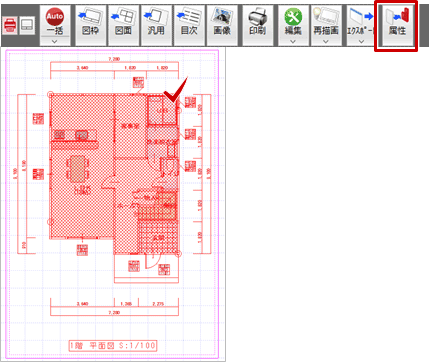

1. 図面印刷を開き、「属性変更」をクリックします。

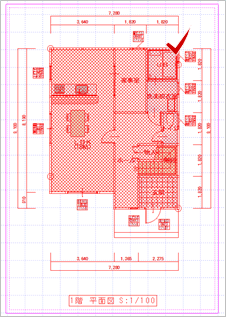

2. 平面図をクリックします。

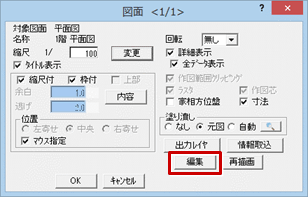

3. 「図面」ダイアログの「編集」をクリックします。

   平面図が開きます。

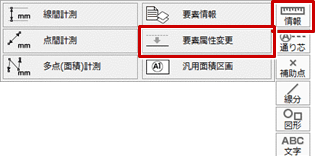

4. 「情報」メニューから「要素属性変更」を選びます。

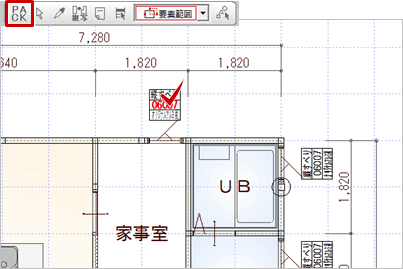

5. 「パック化選択切替」をOFFにして、建具記号を選択します。

6. 「要素属性変更」ダイアログの「レイヤ」に表示されているレイヤ名（「111　記号」）を確認し、「キャンセル」をクリックして図面印刷に戻ります。

7. 「属性変更」で再度平面図をクリックします。

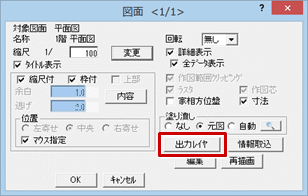

8. 「図面」ダイアログの「出力レイヤ」をクリックします。

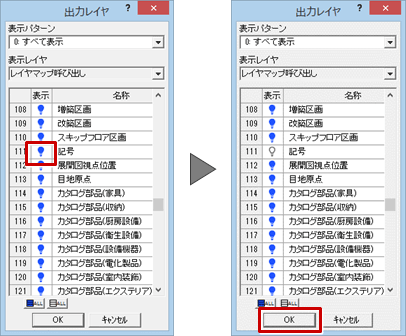

9. 「出力レイヤ」ダイアログで、「111 記号」の「表示」をOFFにして「OK」をクリックします。

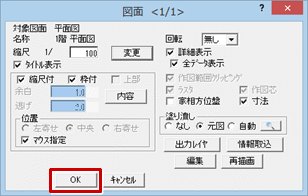

10. 「図面」ダイアログの「OK」をクリックします。
