プログラム名

図面印刷

Ver.

Ver.3

ID

Q170480

更新日

2017/03/08

Q：図面印刷の1面に必ず指定の図枠が配置されるようにする方法を教えてください。

A：「専用初期設定：図枠配置条件」で、面ごとに配置する図枠を指定することができます。

操作方法

1. 図面印刷を開いて、ツールバーの「設定」をクリックします。

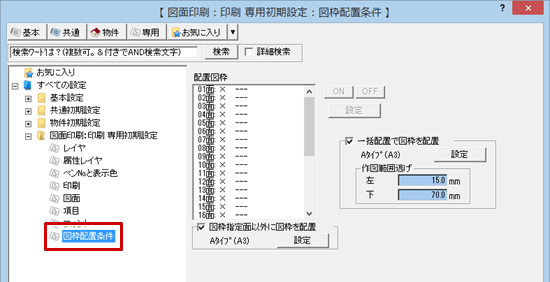

2. 「専用初期設定：図枠配置条件」を開きます。

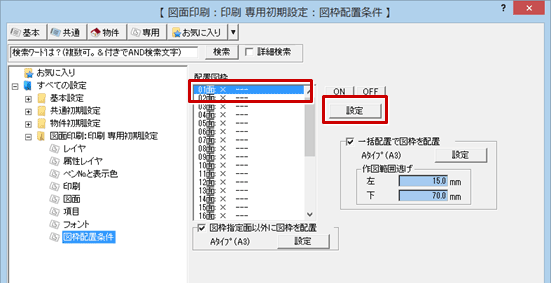

3. 「配置図枠」から「01面」を選び、「設定」をクリックします。

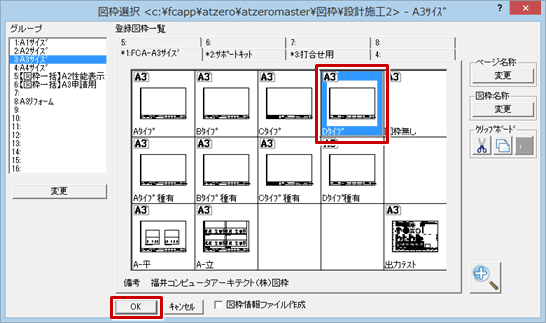

4. 「図枠選択」ダイアログで配置したい図枠を一覧から選び、「OK」をクリックします。

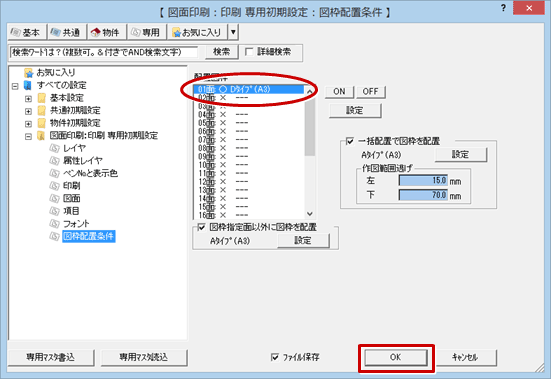

5. 1面に配置する図枠が設定されたことを確認して、「OK」をクリックします。



メモ

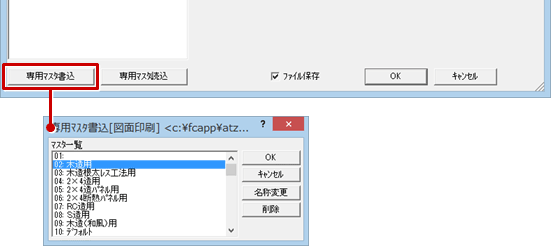

• 別の物件でも図面印刷の1面に同じ図枠を使用したいときは、「専用マスタ書込」で専用マスタに書き込みます。
