プログラム名

図面印刷

Ver.

Ver.3

ID

Q170485

更新日

2017/03/09

Q：「入力範囲外です。」というメッセージについて原因を教えてください。

A：「入力範囲外です。」のメッセージは、配置しようとしている図面から遠く離れた位置にデータがあることが原因です。元図面に開き、データを編集して図面を再配置してください。

操作方法

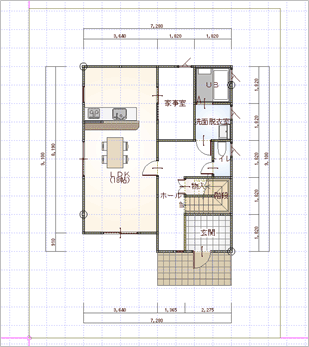

1. 対象の図面を開きます。

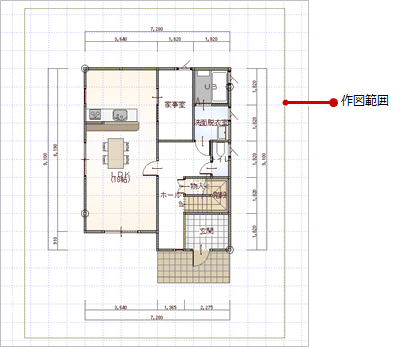

2. 右クリックして表示されるポップアップメニューの「作図範囲」をクリックします。

3. 続けて右クリックし、ポップアップメニューの「OK」をクリックします。

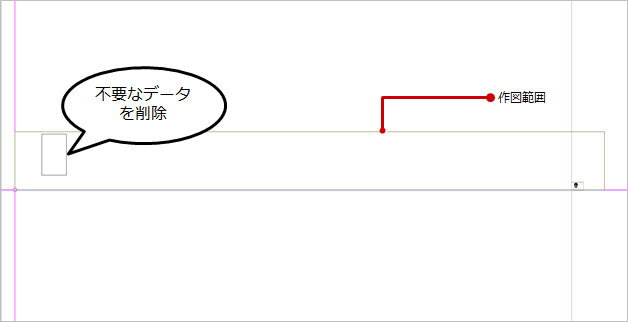

4. 図面上の全データが作図範囲に囲まれます。図面データから遠く離れた位置にデータが存在していたら、必要なデータかを確認します。不要なデータであれば削除、必要なデータであれば図面の近くに移動します。

5. 再度、手順2と手順3を行い、作図範囲が図面に見合った範囲になっていることを確認します。
