BEST FAQ > 図面印刷
プログラム名 図面印刷 Ver. Ver.8 ID Q170490 更新日 2021/11/30

Q：PDF出力する図面の線幅をプリンタで印刷した図面と同じにする方法を教えてください。

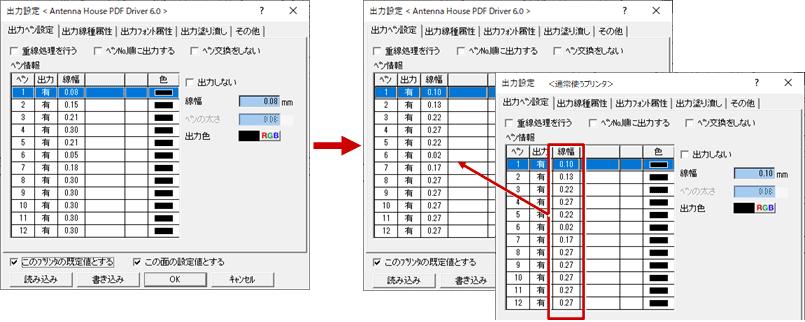

A：「印刷」ダイアログの「設定」で通常使うプリンタの設定値を書き込みし、「Antenna House PDF Driver 6.0」を使用するときに、書き込んだ設定値を呼び出すことでプリンタと同じ線幅でPDF出力ができます。

プリンタの設定値を書き込む方法

  1. 「印刷」ダイアログの「プリンタの設定」をクリックします。

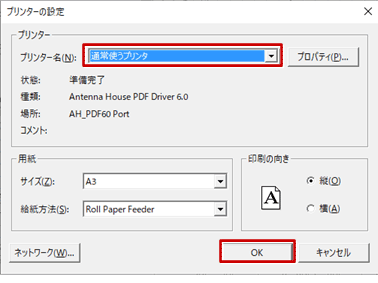

  2. 「プリンターの設定」ダイアログの「プリンター名」で通常使用しているプリンタを選び、「OK」をクリックします。
  3. 「印刷」ダイアログの「出力設定」をクリックします。

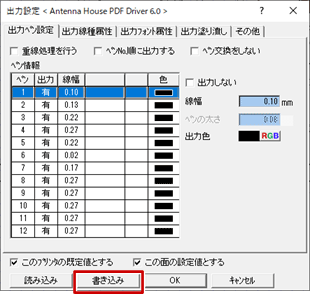

  4. 「出力設定」ダイアログの「書き込み」をクリックします。
  5. 「リスト書き込み」ダイアログで空いている「条件名」を選び、「OK」をクリックします。
  6. 「名称入力」ダイアログで出力設定名を入力して、「OK」をクリックします。

書き込んだ設定値を読み込んでPDF出力する方法

  1. 「印刷」ダイアログの「プリンタの設定」をクリックします。

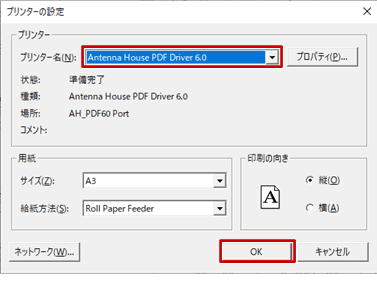

  2. 「プリンターの設定」ダイアログの「プリンター名」で「Antenna House PDF Driver 6.0」を選び、「OK」をクリックします。
  3. 「印刷」ダイアログの「出力設定」をクリックします。

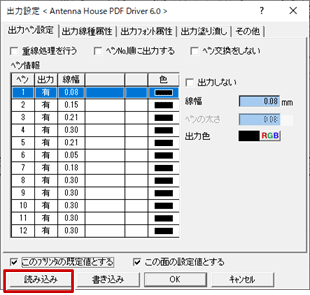

  4. 「出力設定」ダイアログの「読み込み」をクリックします。
  5. 「出力設定読み込み」ダイアログの「既定値リストから」をONにして、「OK」をクリックします。
  6. 「リスト読み込み」ダイアログで、上記の手順で書き込んだ「条件名」を選び、「OK」をクリックします。

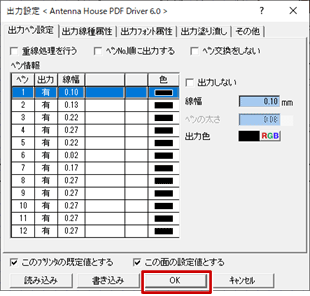

  7. 「出力設定」ダイアログの「OK」をクリックします。
  8. 「印刷」ダイアログの「キャンセル」をクリックします。
  9. 「エクスポート」メニューから「PDFエクスポート（1ファイル）」を選びます。
    ※複数の図面を別々のフォルダに出力する場合は、「PDFエクスポート（図面単位）」を使用します。
