Q：図面の順序を入れ替える方法を教えてください。
A：「図面選択」ダイアログの「図面順序」を使って、図面の順序を入れ替えできます。
事前準備
現在開いている図面印刷の図面をすべて閉じておきます。
メモ
- 対象の図面が開いていると、入れ替えできません。対象の図面を閉じてから、行います。
- 図面印刷の図面しか開いていない場合は、図面をすべて閉じることができません。平面図などの図面を開いてから、図面印刷の図面を閉じます。
操作方法

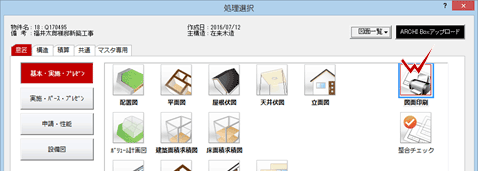

- 「処理選択」ダイアログを開きます。
- 「図面印刷」をダブルクリックします。

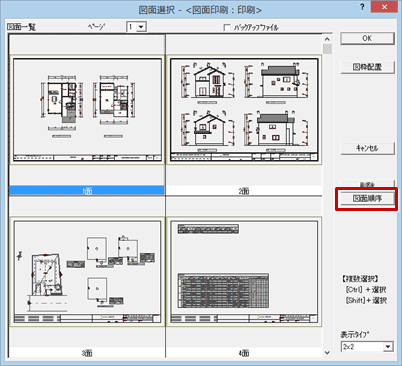

- 「図面選択」ダイアログの「図面順序」をクリックします。

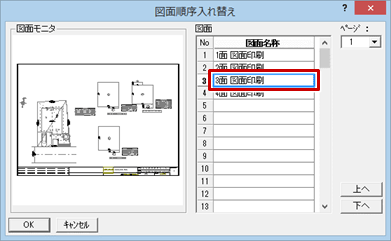

- 「図面順序入れ替え」ダイアログの「図面」の一覧で順序を入れ替えたい図面を選択します。

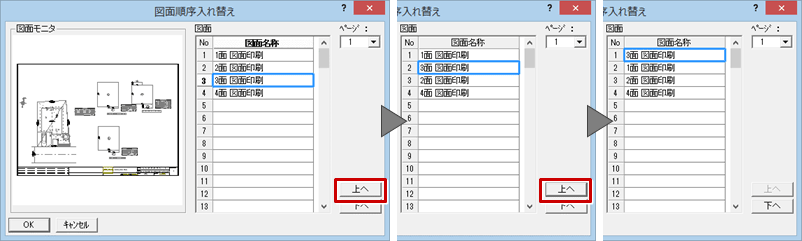

- 「上へ」または「下へ」をクリックして、上下の図面と入れ替えます。

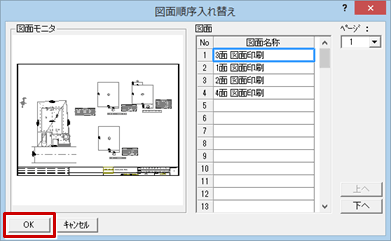

- 「OK」をクリックします。

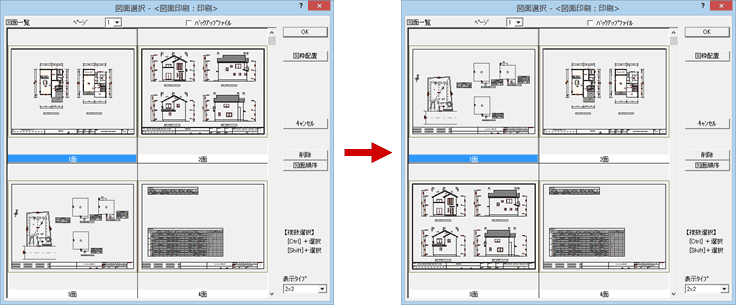

- 「図面選択」ダイアログで、図面の順序が変わったことを確認します。

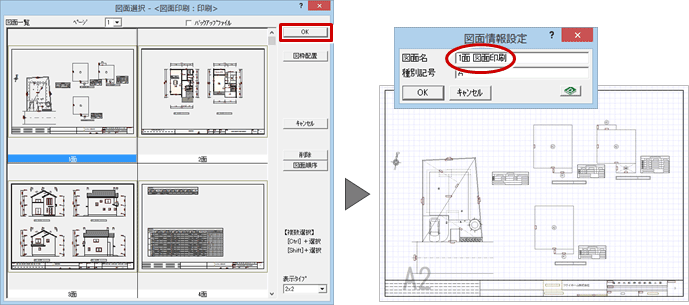

- 「OK」をクリックすると、図面名称の「1面」や「2面」も変更されます。
メモ
- 配置図の1面と立面図の1面～4面は、入れ替えできません。
- 入れ替え可能な図面は、下表のとおりです。
配置図 ボリューム計画図 パーススタジオ 外観パース 内観パース 鳥瞰アイソメ図 立面図 断面図 矩計図 展開図 建具表図面 内部仕上表図面 衛生設備立体図 衛生設備系統図 軸組計算表 耐力壁計算表 温熱環境計算図 シックハウス対策図面 木造軸組図 2×4床パネル 2×4壁パネル 2×4天井パネル 2×4小壁･トラス立面図 2×4屋根パネル断面図 2×4軸組図 S/RC軸組図 S/RCリスト 図面印刷
