プログラム名

図面印刷

Ver.

Ver.3

ID

Q170510

更新日

2016/12/27

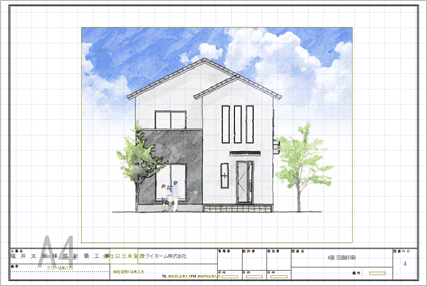

Q：P-style連携で作成した立面の画像を配置する方法を教えてください。

A：P-style連携で保存した画像は、図面印刷の「画像配置」で「プレゼンフォルダを開きます」で選択して配置します。

操作方法

1. 図面印刷で「画像配置」をクリックします。

2. 「画像選択」ダイアログの「プレゼンフォルダを開きます。」をクリックします。

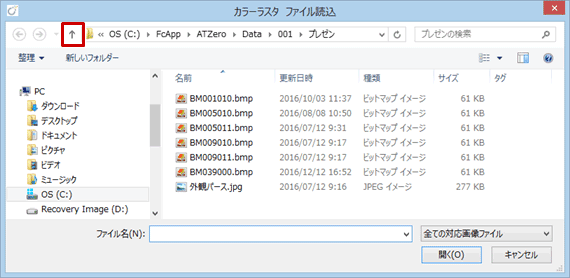

3. 物件の「プレゼン」フォルダが開くので、「↑」をクリックして1つ上のフォルダに移動します。

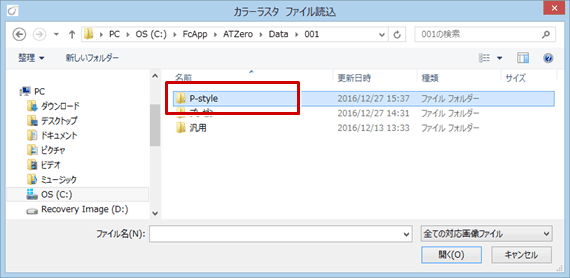

4. 「P-style」フォルダをダブルクリックします。

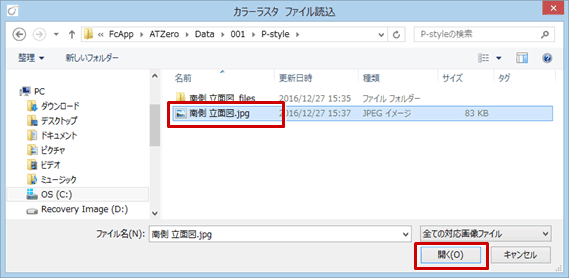

5. P-styleで保存した画像ファイルを選択して、「開く」をクリックします。

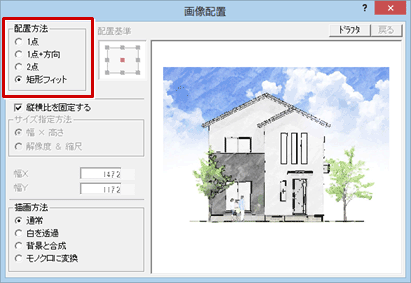

6. 「画像配置」ダイアログで、「配置方法」を選択します。

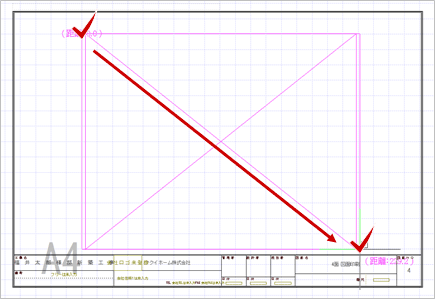

7. 図枠に配置します。
