プログラム名 図面印刷 Ver. Ver.3 ID Q170525 更新日 2017/03/09

Q：出力モードに切り替えると、図枠項目の位置が変わってしまうときの対処方法を教えてください。

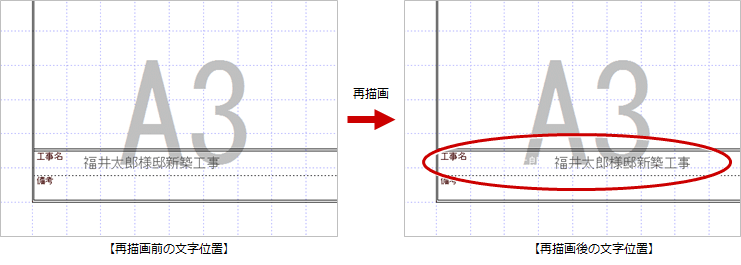

A：図枠項目の位置は、項目属性の「左右」と「上下」の設定内容が反映します。「移動」で図枠項目を任意の位置に移動しても、再描画のタイミングで設定されている位置に戻ってしまいます。任意の位置に固定する場合は、「自由位置配置」をONにしてから、図枠項目を希望する位置まで移動します。

操作方法

  1. 「モード切替（図枠）」をクリックします。

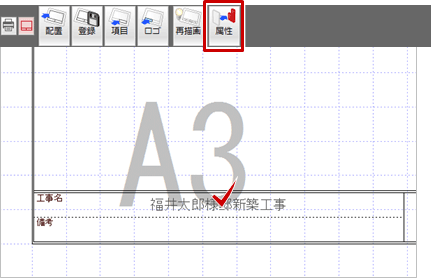

  2. 「属性変更」をクリックして、図枠の項目をクリックします。
  3. 「項目」ダイアログの「自由位置配置」をONにし、「OK」をクリックします。

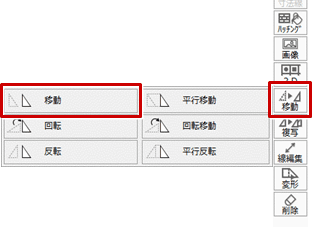

  4. 「移動」メニューから「移動」を選びます。

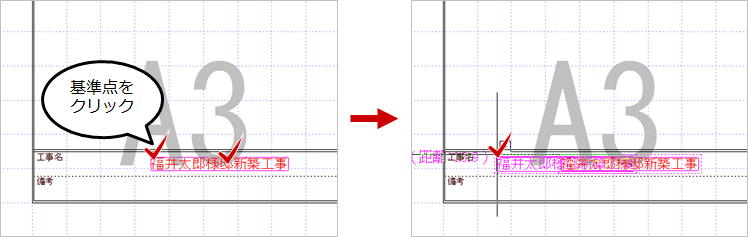

  5. 図枠項目をクリックして、基準点と移動先をクリックします。
