Q：「PDFエクスポート」で出力する図面のペン色の指定方法について

A：「PDFエクスポート」で出力するペンの色は「Antenna House PDF Driver 6.0」の「出力設定」にてペン番号ごとの出力色を設定して、「このプリンタの既定値とする」をONにします。

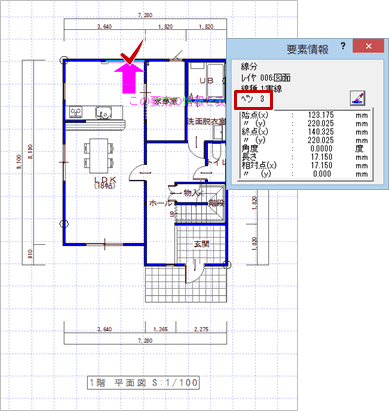

図面印刷の出力モードで「情報」メニューの「要素情報」を使って、配置されている図面の各データのペンNo.を確認します。

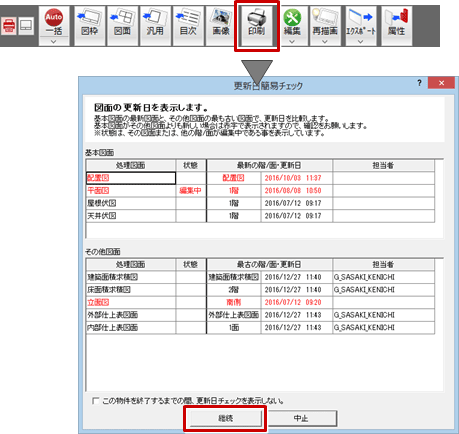

「印刷」をクリックします。
「更新日簡易チェック」ダイアログが出たら、「継続」をクリックします。
「印刷」ダイアログの「プリンタ名」が「Antenna House PDF Driver 6.0」になっていることを確認します。
他のプリンタに設定されていた場合は、「プリンタの設定」をクリックして「Antenna House PDF Driver 6.0」を選択してください。
「印刷」ダイアログの「出力設定」をクリックします。

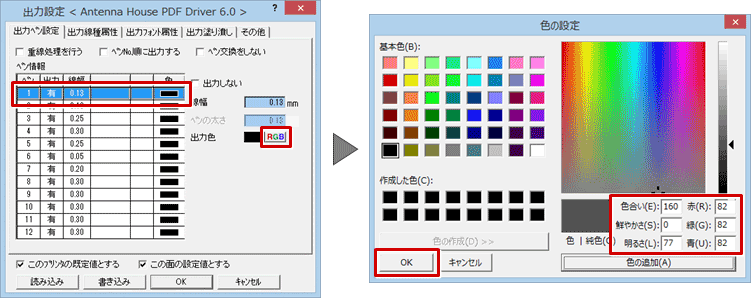

「出力設定」ダイアログの「出力ペン設定」タブで、出力色を設定するペン番号を選択して、色を変更します。

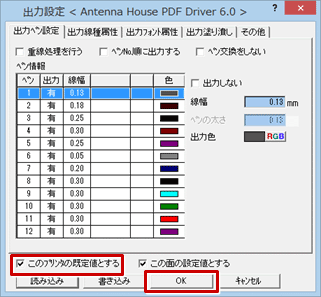

出力色の設定が終わったら、「このプリンタの規定値とする」がONになっていることを確認して、「OK」をクリックします。

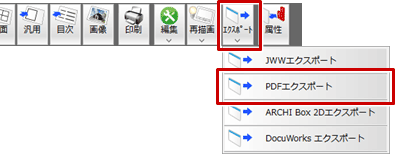

図面印刷の「出力モード」に戻り、「エクスポート」メニューから「PDFエクスポート」を選び、図面を出力します。
