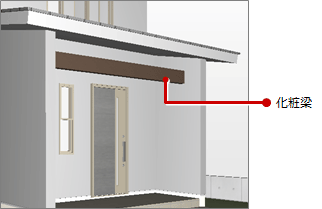

Q：パースに外部の梁を表現する方法を教えてください。

「内部」メニューの「化粧梁」で入力します。 「内部」メニューの「化粧梁」コマンドは、内部・外部問わず、意匠パースで表現できます。 「化粧梁」ダイアログで梁の幅、逃げ、上端高などを設定します。 初期設定のままSL＋0で入力すると地中に配置されますので、配置する高さを設定します。 2 平面図 素材は、「詳細」をクリックして「梁詳細設定」ダイアログで設定します。 3 「内部」メニューから「化粧梁」を選びます。 自動的に「簡易躯体入力モード」に切り替わります。 1 パースに外部の梁を表現する方法を教えてください。 Ａ Ｑ 化粧梁の基準高について ・化粧梁は「平面図入力モード」では表示されません。化粧梁を「平面図入力モード」で作図したいときは、「専用初期設定：モード」の「化粧梁を作図」をONにします。 梁の始点と終点をクリックします。 4
