プログラム名

平面図

Ver.

Ver.8

ID

Q210685

更新日

2022/04/05

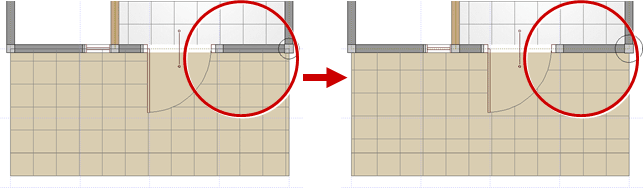

Q：ポーチと玄関の目地を合わせる方法を教えてください。

A：「ハッチング」メニューの「基準点変更」で、目地を合わせます。

操作方法

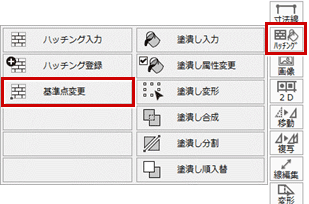

1. 「ハッチング」メニューから「基準点変更」を選びます。

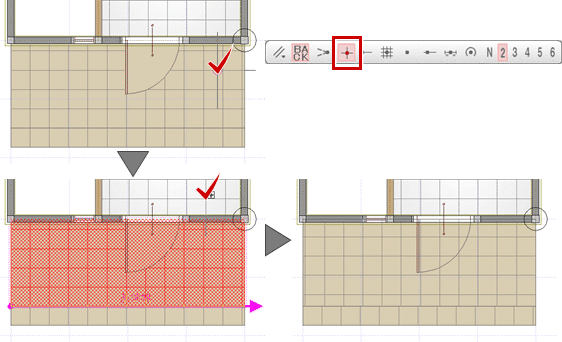

2. 変更したい目地を選びます。
3. 「ピック（交点）」をONにします。
4. 合わせたい目地の交点をクリックします。

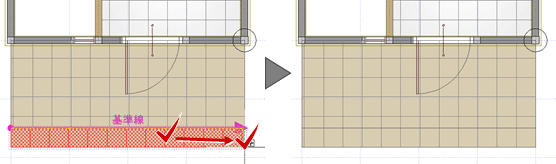

5. ポーチ下段も同様に目地を移動します。

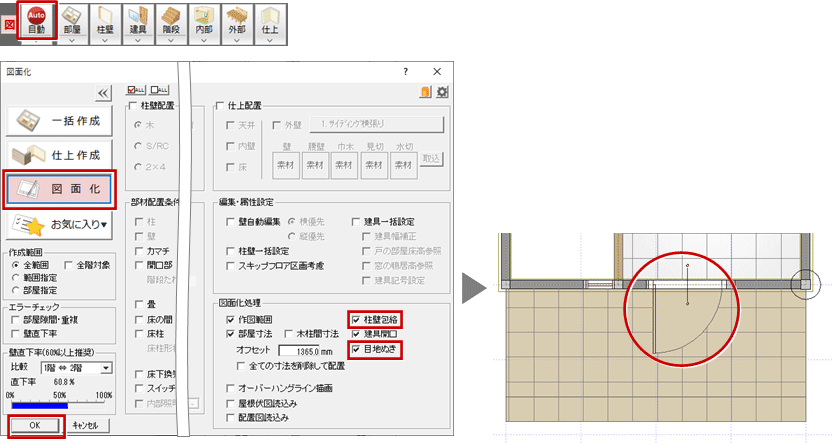

6. 目地が復元されるので、「一括作成」をクリックし、「図面化」の「柱壁包絡」と「目地抜き」をONにして、「OK」をクリックします。
   建具内などに復元された目地がくり抜かれます。


メモ

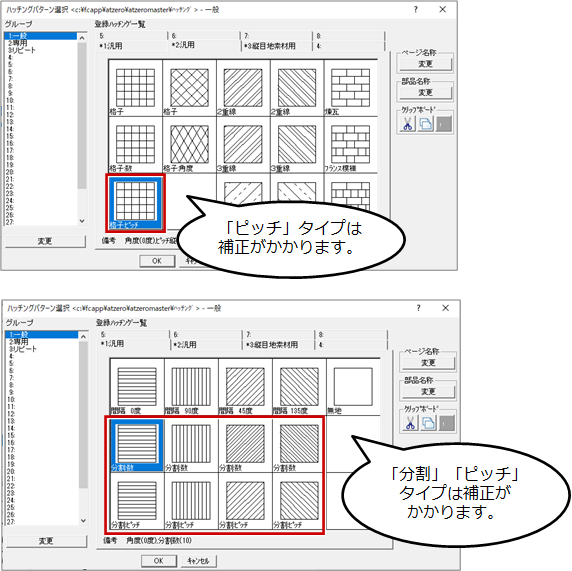

• ハッチングパターンが「分割:ピッチ」や「分割:数」の場合は、形状により揃わない場合がある為、「間隔」のパターンを選択してください。
