Q：バルコニーの手摺に開口を設ける方法を教えてください。

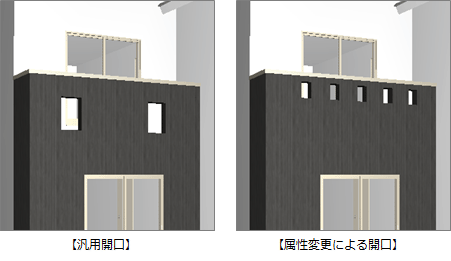

A：「汎用」メニューの「汎用開口」と手摺の属性変更ダイアログで開口を設定することができます。
汎用開口を使って開口する方法
開口の位置をマウスで指定したいときは、汎用開口シンボルを使用します。

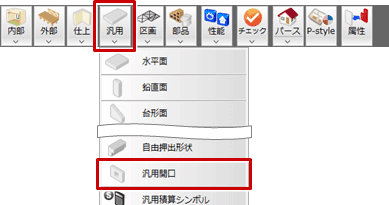

- 「汎用」メニューから「汎用開口」を選びます。

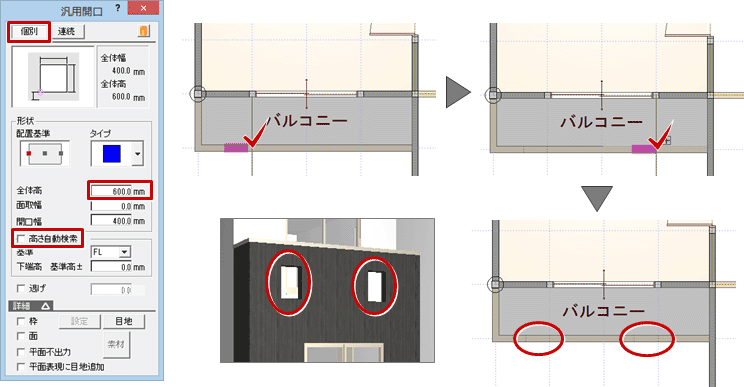

- 「汎用開口」ダイアログの「個別」をONにして、「全体高」を「600」、「高さ自動検索」をOFFにします。
- 開口の位置をクリックします。
手摺を属性変更し、開口を設定する方法
個数またはピッチを指定して開口を設けたいときは、手摺の属性変更ダイアログで設定します。

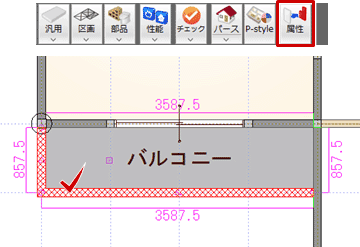

- 手摺を選択して、「属性変更」をクリックします。

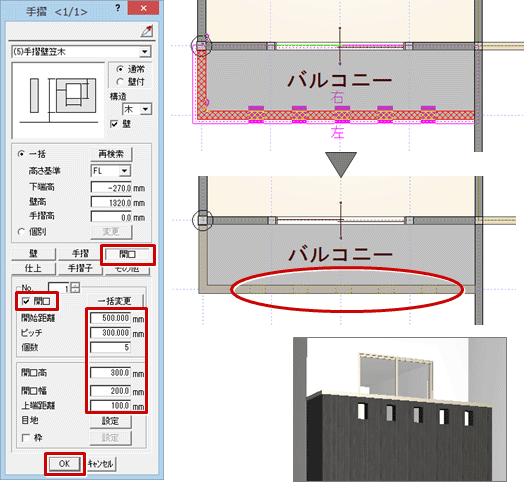

- 「手摺」ダイアログの「開口」をクリックします。
- 「開口」をONにし、開始距離、ピッチ、開口のサイズなどを設定して、「OK」をクリックします。
メモ
- 開口の形状は、矩形のみです。
- 個数により、開口のピッチが変化します。

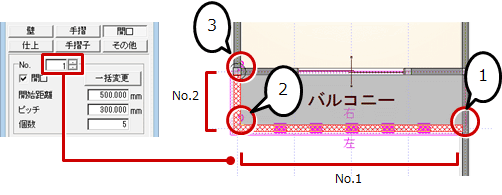

- 各辺に開口を設けるときは、「No」を変更して、各辺の開口を設定します。
