Q：バルコニーの入力方法を教えてください。

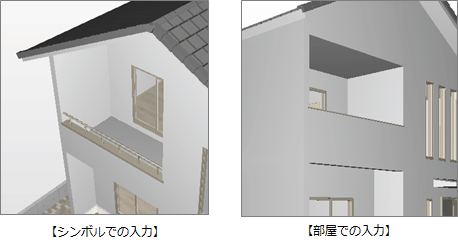

平面図 バルコニーの入力方法を教えてください。 Ａ Ｑ 1 2階平面図を開き、「外部」メニューから「バルコニー」を選びます。 バルコニーをシンボルで入力する方法 ・天井がなく外側に出ているバルコニーは「外部」メニューの「バルコニー」、 インナーバルコニーや下階に部屋がある場合は「部屋」コマンドのバルコニーをお使いいただくと便利です。 ・バルコニー領域を部屋面積として積算や壁量計算の荷重面積に加える場合は、「部屋」コマンドで入力します。 「外部」メニューの「バルコニー」または「部屋」を使って、 バルコニーを入力します。 「バルコニー」ダイアログの「手摺」がONになっていることを確認します。 必要に応じて「基準高」を調整します。 2 バルコニーの範囲を指定し、手摺の開始位置と終了位置をクリックします。 4 3 「手摺属性」をクリックし、手摺のタイプを選んで「OK」をクリックします。 外部部屋でインナーバルコニーを入力する方法 3 「柱壁」メニューから「壁」を選びます。 「バルコニー」を選び、部屋領域を指定します。 必要に応じて「天井高」を調整します。 2 1 2階平面図を開き、「部屋」をクリックします。 「一括作成」ダイアログの「仕上作成」を選び、「作成範囲」の「全範囲」をONにして「OK」をクリックします。 7 「一括作成」をクリックします。 6 木壁の始点と終点をクリックします。 5 「大壁」ダイアログの「壁タイプ」を「たれ・腰」に変更します。 必要に応じて「たれ高」、「腰高」を調整し、「無目」をOFFにします。 4 1階天井伏図を開き、「天井」メニューの「外部」の「ポーチ天井仕上」を使って、バルコニー下にポーチ天井を入力します。 9 1階平面図を開き、「柱壁」メニューの「たれ壁」でバルコニー手摺下にたれ壁を入力し、「一括作成」で外壁仕上を再作成します。 8
