プログラム名

平面図

Ver.

Ver.3

ID

Q210905

更新日

2017/03/10

Q：バルコニーの手摺にアクリル板を付ける方法を教えてください。

A：手摺の属性変更ダイアログにて、手摺子にアクリル板を付けます。

操作方法

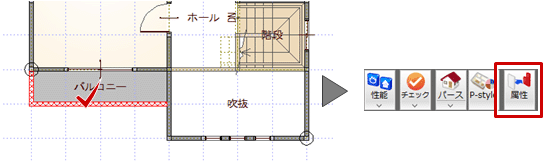

1. 手摺を選択して、「属性変更」をクリックします。

2. ここでは「手摺」ダイアログの「壁高」を「700」、「手摺高」を「600」に変更します。

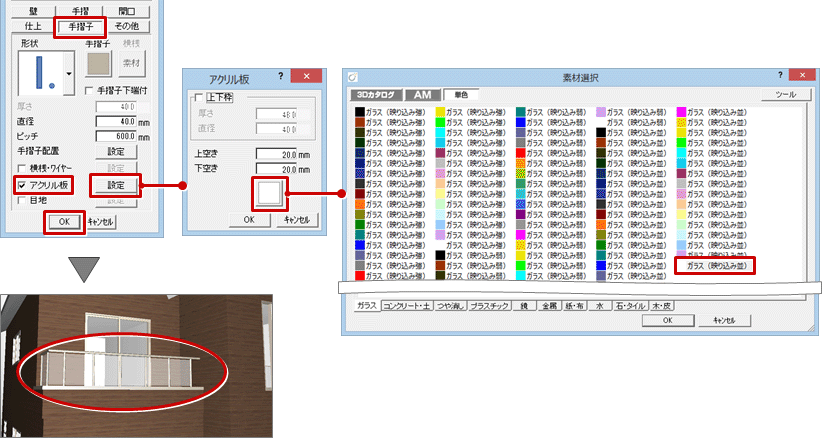

3. 「手摺子」をクリックして「アクリル板」をONにし、「設定」をクリックしてアクリル板にガラス素材を設定します。
4. 「手摺」ダイアログの「OK」をクリックします。


メモ

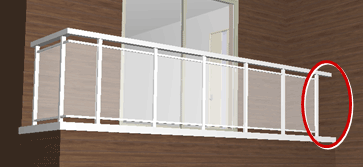

• アクリル板は手摺子と手摺子の間に配置されるため、手摺子と外壁の間にはアクリル板が配置されません。

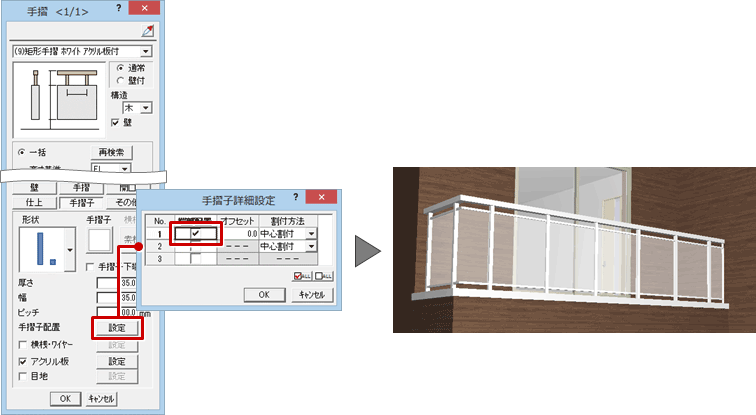

  この部分にもアクリル板を表現したい場合は、手摺ダイアログの「手摺子配置」の「設定」をクリックして開く「手摺子詳細設定」ダイアログで「端部配置」をONにして、手摺の端点にも手摺子を配置してください。
