プログラム名 平面図 Ver. Ver.3 ID Q211105 更新日 2017/02/15

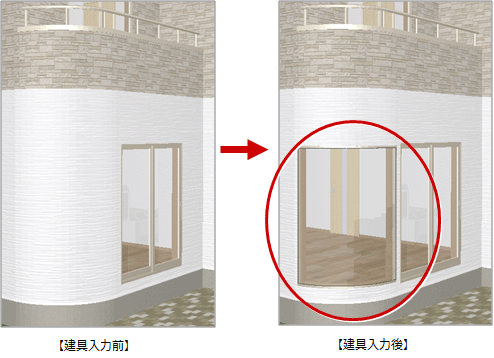

Q：アール（円弧）の壁にアールの建具を入力する方法を教えてください。

A：建材マスタモードを「AT ZERO専用マスタモード」にして、「金属装飾」の「R・Fix」を入力します。

「R・Fix」を入力する

  1. 共通ツールバーの「建材マスタモード切替」から「AT ZERO専用マスタモード」を選びます。
  2. 「建具」メニューから「金属装飾」の「R・Fix」を選びます。
  3. 「建具形状マスタ選択」ダイアログの「OK」をクリックします。

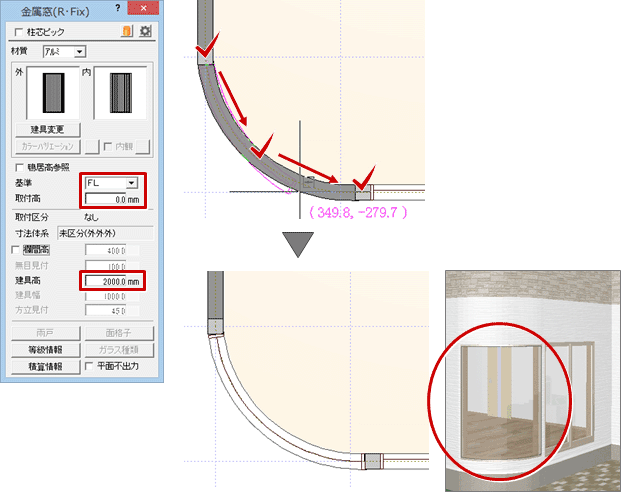

  4. 建具の属性ダイアログで取付高などを設定します。
    ここでは「基準」を「FL」、「取付高」を「0」、「建具高」を「2000」に変更します。
  5. R・Fixの始点、通過点、終点をクリックします。
