Q：カマチの入力方法を教えてください。

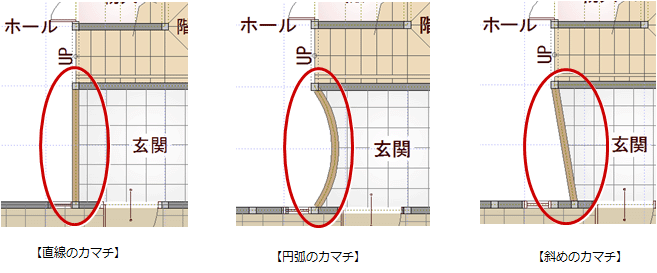

A：部屋入力後に「一括作成」で作成する方法、「柱壁」メニューの「カマチ」から入力する方法があります。

「一括作成」で自動作成する方法

玄関とホールなど部屋の境界にカマチを自動作成します。

1. 「一括作成」をクリックします。

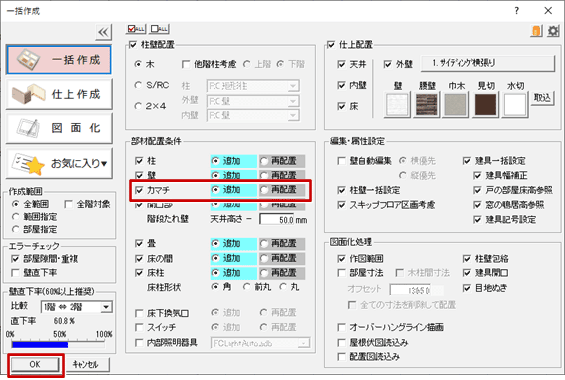

2. 「一括作成」ダイアログの「カマチ」をONにして、「OK」をクリックします。

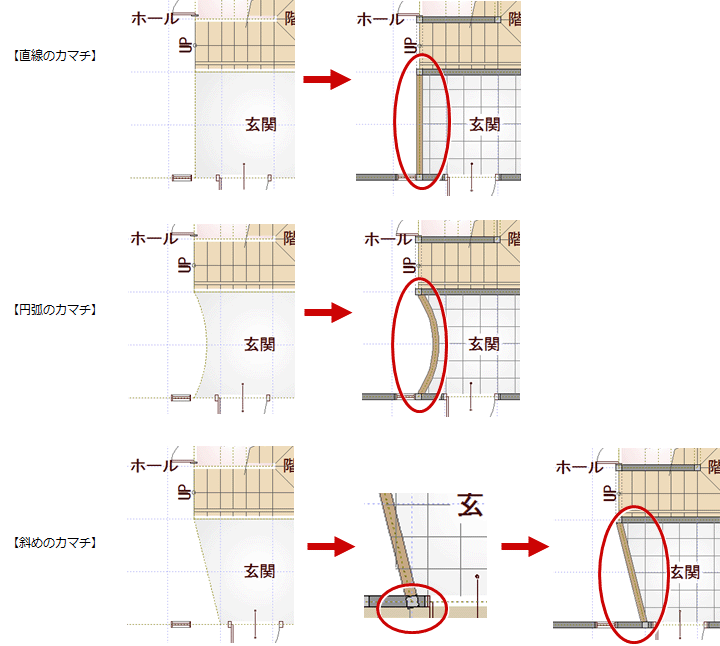

3. 直線、円弧、斜めの部屋入力をしておくと、部屋線上に自動作成します。
   ※ 斜めのカマチについては柱も斜めに作成されることがあります。自動作成後に、柱を入力しなおす必要があります。


手動で入力する方法：直線のカマチ

1. 「柱壁」メニューから「カマチ」を選びます。

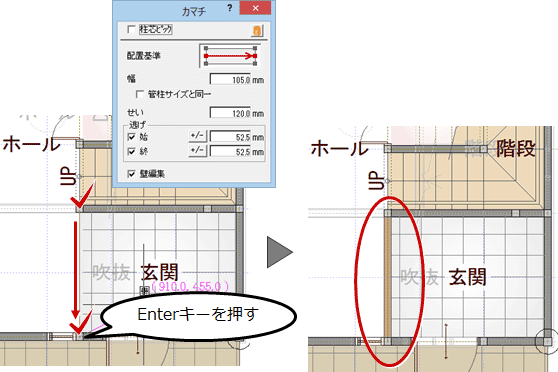

2. 「カマチ」ダイアログを設定して、始点、終点をクリックし、Enterキーを押します。

3. 仕上を再作成する必要があるため、「一括作成」をクリックします。

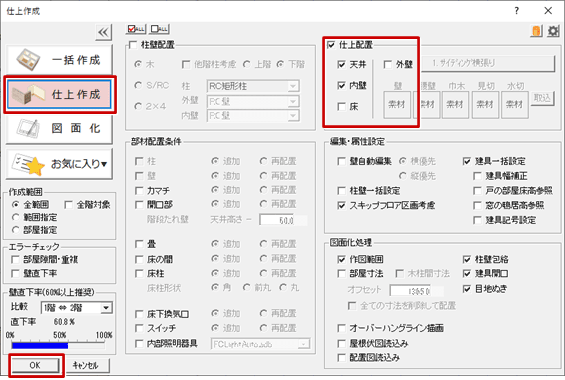

4. 「一括作成」ダイアログの「仕上作成」を選び、「仕上配置」の「天井」「内壁」のみをONにして、「OK」をクリックします。


メモ

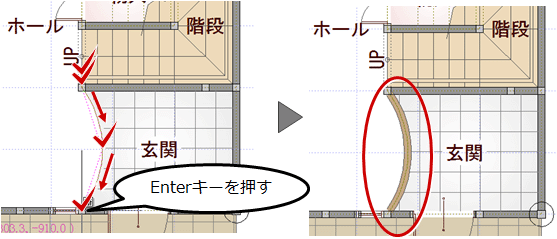

• 円弧の場合は始点をクリック、もう一度クリックして円弧入力を始め、通過点、終点をクリックし、Enterキーを押します。
  ※ 始点をクリックしたあとShiftキーを押しながら、通過点、終点と順にクリックしても円弧入力ができます。

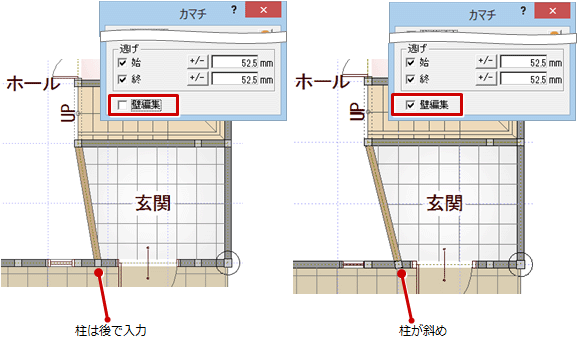

• 斜めの場合は「カマチ」ダイアログの「壁編集」をOFFにして、始点、終点をクリックし、Enterキーを押します。その後、柱を入力します。
  ※ 「カマチ」ダイアログの「壁編集」をONにすると、柱も斜めになり壁からはみ出します。
