プログラム名

平面図

Ver.

Ver.3

ID

Q211255

更新日

2016/08/23

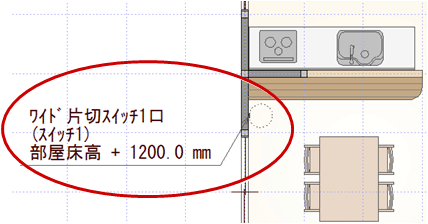

Q：コンセント・スイッチの入力方法を教えてください。

A：「内部」メニューの「設備」の「スイッチ・コンセント」を使用します。

操作方法

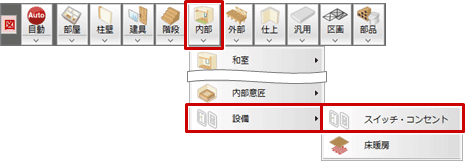

1. 「内部」メニューから「設備」の「スイッチ・コンセント」を選びます。

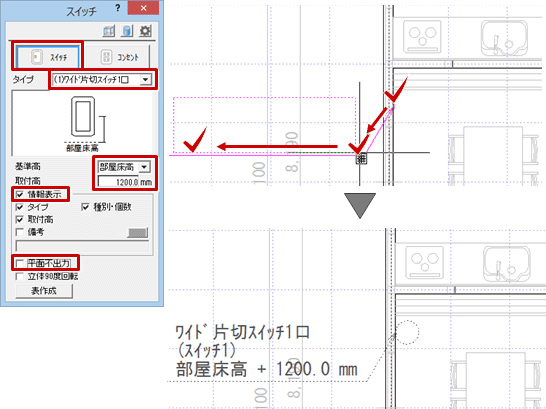

2. 「スイッチ」ダイアログでタイプ、取付高などを設定します。
   ここでは、「タイプ」を「（1）ワイド片切スイッチ1口」、「基準高」を「部屋床高」、「取付高」を「1200」、「情報表示」をON、「平面不出力」をOFFにします。
3. スイッチの配置位置、情報表示の配置位置を順にクリックします。
