プログラム名

平面図

Ver.

Ver.8

ID

Q211265

更新日

2021/11/30

Q：長さを指定して壁を伸縮する方法を教えてください。

A：「線編集」メニューの「線分伸縮」で壁を伸縮する際、「極座標入力」を使用します。その後、仕上を自動作成します。

操作方法

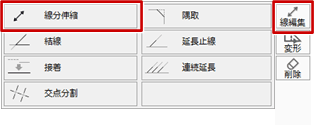

1. 「線編集」メニューから「線分伸縮」を選びます。

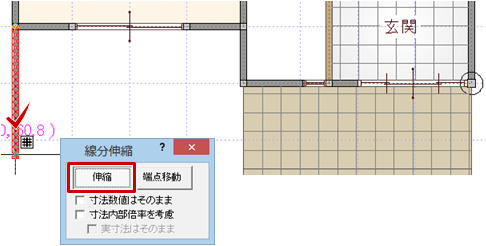

2. ダイアログの「伸縮」をONにして、壁の伸縮する方の端をクリックします。
   ※ どちらの端をクリックするかによって、伸縮するときの基点がかわります。

3. 共通ツールバーの「極座標入力」をクリックします。

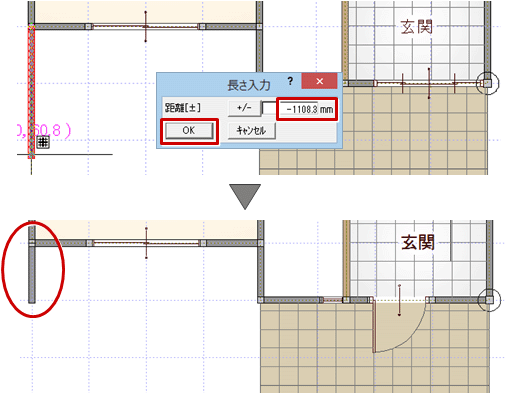

4. ここでは、上方向に1108.3縮めるので、「長さ入力」ダイアログの「距離」に「-1108.3」と設定して、「OK」をクリックします。

5. 壁を伸縮したときは仕上の再作成が必要となるため、「一括作成」をクリックします。

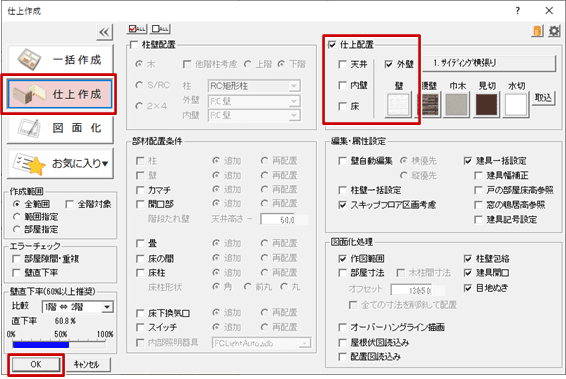

6. 「一括作成」ダイアログの「仕上作成」を選び、「仕上配置」の「外壁」のみをONにして、「OK」をクリックします。
