プログラム名

平面図

Ver.

Ver.8

ID

Q211310

更新日

2021/11/30

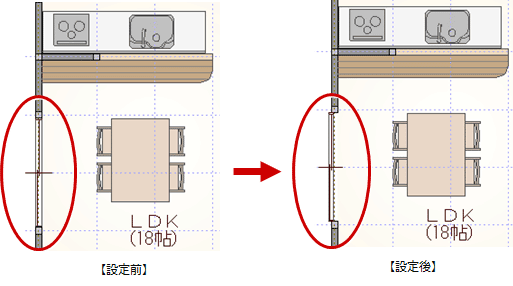

Q：半外付け・外付けなど設定した取付区分で建具を表現する方法を教えてください。

A：平面図の「専用初期設定：建具」の「建具枠見込み簡易表現」をOFFにして、建具を図形復元します。

操作方法

1. 平面図を開いて、「設定」をクリックします。

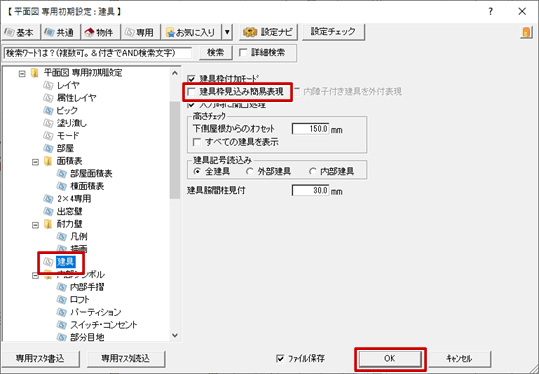

2. 「専用初期設定：建具」の「建具枠見込み簡易表現」をOFFにして、「OK」をクリックします。

3. 共通ツールバーの「属性別選択」をクリックします。

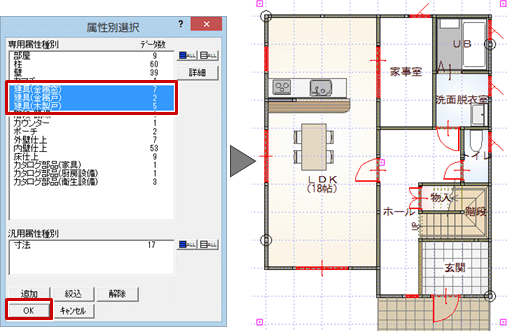

4. 「属性別選択」ダイアログの建具をすべて選び、「OK」をクリックします。

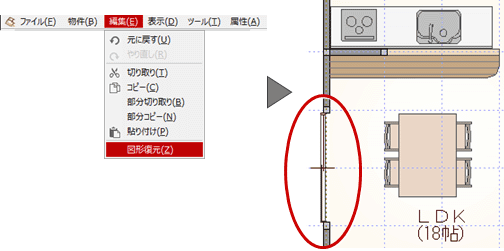

5. 「編集」メニューから「図形復元」を選びます。
