Q：平面図の縮尺を変更したとき、文字サイズに反映させる方法を教えてください。

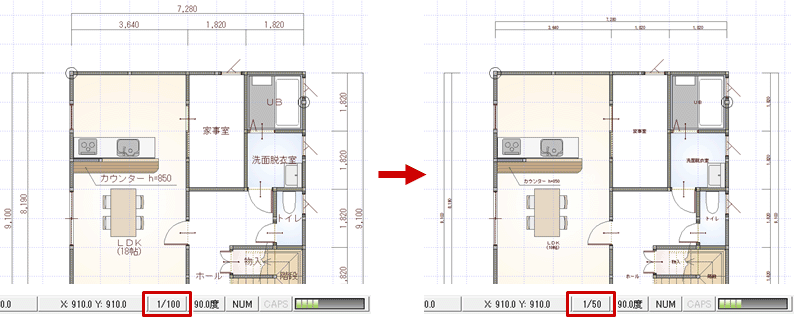

A：図面の縮尺を変更しても、リアルタイムに文字サイズには反映されません。また、文字の種類によって対処方法が異なります。
・ 部屋文字は「図形復元」で反映させます。
・ 部屋寸法文字は「一括作成」の「図面化」で反映させます。
・ 一般の汎用文字や寸法文字は「文字属性変更」で直接大きさを変更します。
部屋文字の場合

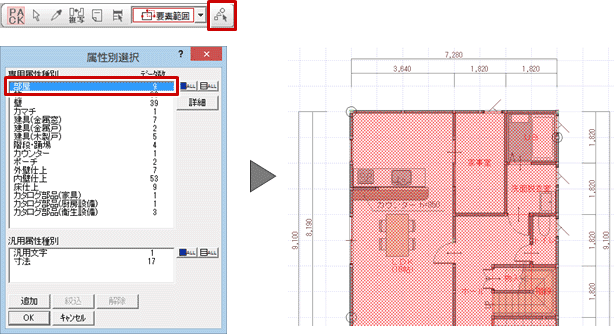

- 「属性別選択」をクリックして、「部屋」のみを選択します。

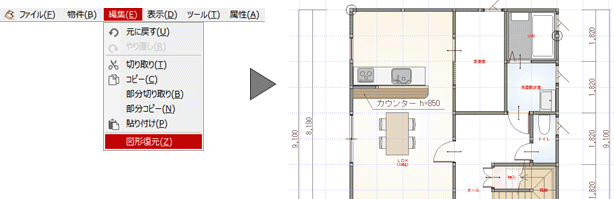

- 「編集」メニューから「図形復元」を選びます。
部屋寸法文字の場合
- 「一括作成」をクリックします。

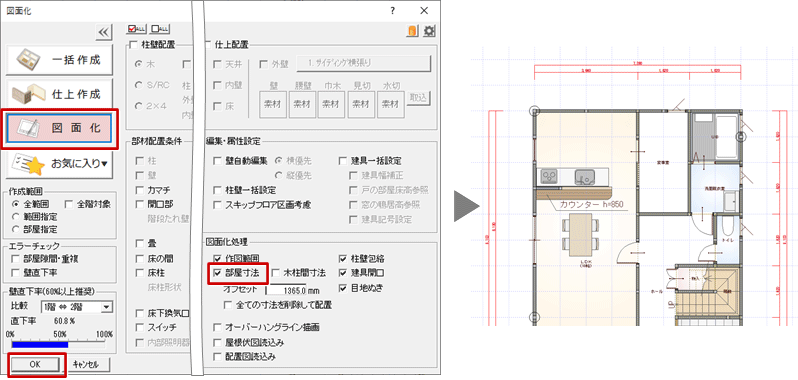

- 「一括作成」ダイアログの「図面化」を選び、「部屋寸法」がONの状態で「OK」をクリックします。
部屋寸法が更新されます。
一般の汎用文字や寸法文字の場合

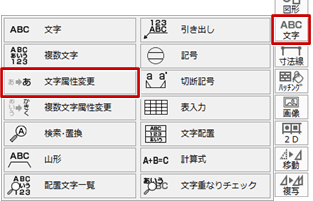

- 「文字」メニューから「文字属性変更」を選びます。
- 文字サイズを変更する文字列や寸法文字をクリックします。

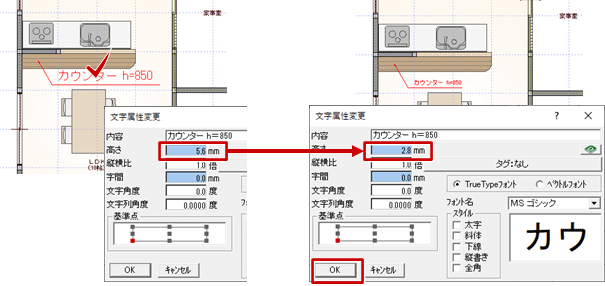

- 「文字属性変更」ダイアログの「高さ」を変更して、「OK」をクリックします。
