プログラム名

平面図

Ver.

Ver.3

ID

Q212220

更新日

2016/12/19

Q：自動で配置される柱のピッチを変更する方法を教えてください。

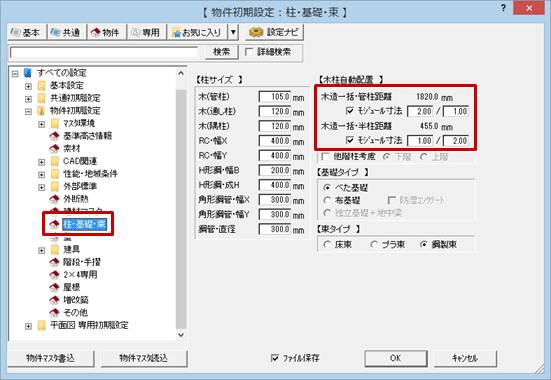

A：「物件初期設定：柱・基礎・束」の「木造一括・管柱距離」「木造一括・半柱距離」で自動配置するときの管柱・半柱ピッチを設定します。

メモ

• モジュールから柱のピッチを自動計算する場合は、「モジュール寸法」をONにして分数を設定します。このとき、「木造一括・管柱距離」「木造一括・半柱距離」にはモジュールによる数値が表示されます。モジュールを使用しない場合は、チェックボックスをOFFにして実寸法を入力します。
• モジュールの値は、「物件初期設定：CAD関連－初期グリッド・用紙」の【グリッド設定】の「間隔X」の数値となります。
