プログラム名

平面図

Ver.

Ver.3

ID

Q212240

更新日

2016/08/22

Q：アーチのたれ壁を入力する方法を教えてください。

A：「柱壁」メニューの「たれ壁」の「たれ壁形状」を設定して入力します。
入力済みのたれ壁は属性変更で形状を変更してアーチにします。

操作方法

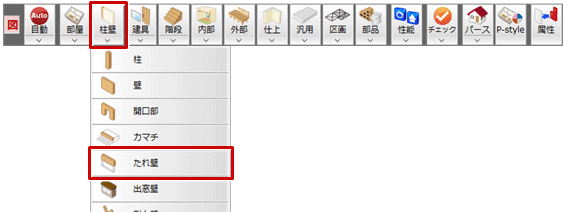

1. 「柱壁」メニューから「たれ壁」を選びます。

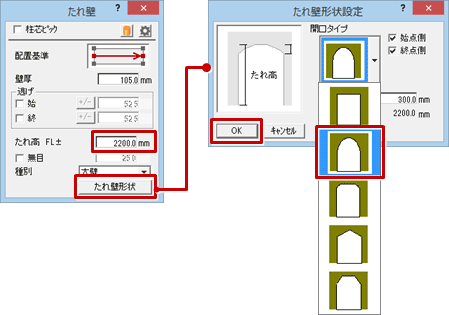

2. 「たれ壁」ダイアログの「たれ高」を設定して、「たれ壁形状」をクリックします。
   ※ ここでは「無目」をOFFにします。
3. 「たれ壁形状設定」ダイアログで「開口タイプ」を選び、「OK」をクリックします。

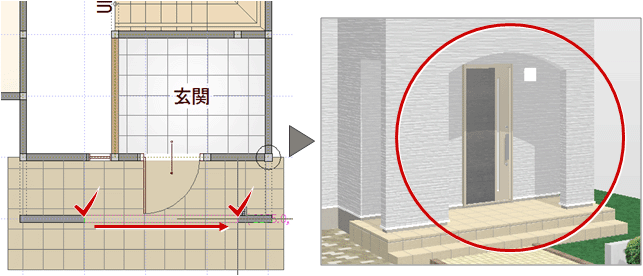

4. たれ壁の始点、終点をクリックします。


メモ

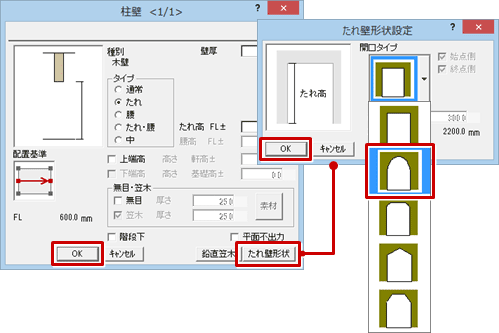

• 入力済みの壁をアーチのたれ壁にする場合は、柱壁の属性変更ダイアログの「たれ壁形状」をクリックし、「たれ壁形状設定」ダイアログの「開口タイプ」を設定して、「OK」をクリックします。
