プログラム名

平面図

Ver.

Ver.8

ID

Q212250

更新日

2021/11/30

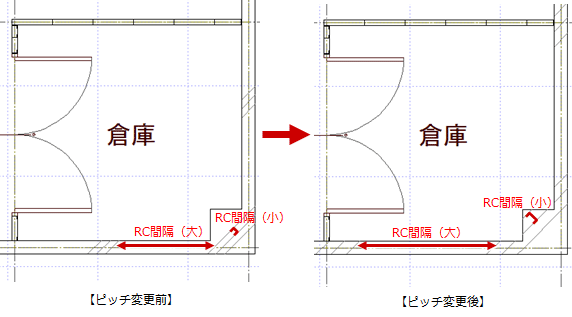

Q：平面図のRC壁のハッチングピッチを変更する方法を教えてください。

A：「物件初期設定：CAD関連－文字・ハッチング」の【ハッチングピッチ】にある「RC間隔（大）」「RC間隔（小）」を変更して、「一括作成」の「図面化」を行います。

操作方法

1. 「設定」をクリックします。

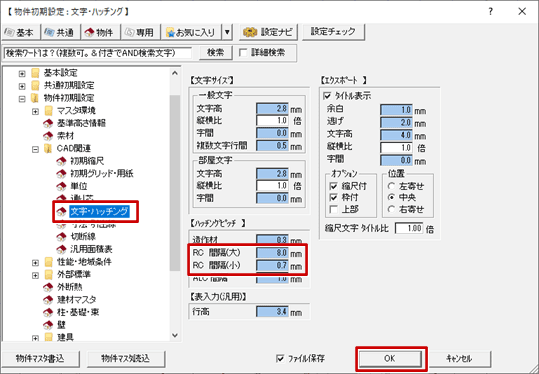

2. 「物件初期設定：CAD関連－文字・ハッチング」の【ハッチングピッチ】にある「RC間隔（大）」「RC間隔（小）」を変更して、「OK」をクリックします。

3. 「一括作成」をクリックします。

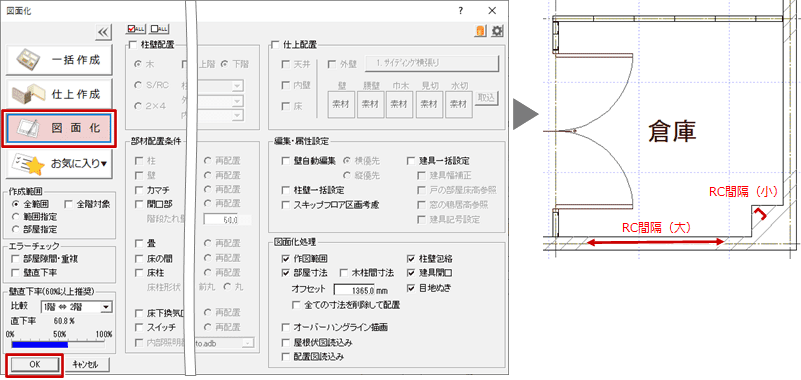

4. 「一括作成」ダイアログの「図面化」を選び、「OK」をクリックします。
