Q：耐力壁区画を参照して柱を自動配置する方法を教えてください。

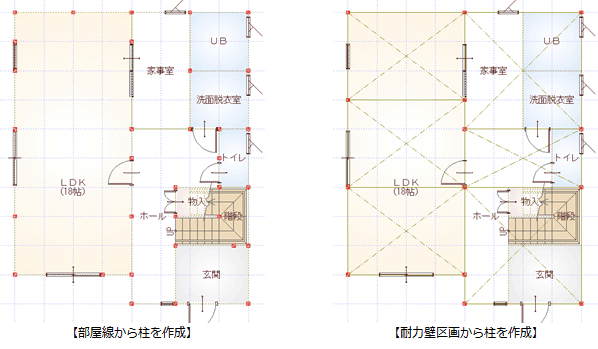

A：「柱壁」メニューの「柱壁自動配置」を使うと、耐力壁区画を参照して管柱を自動配置できます。

操作方法

  1. 「柱壁」メニューから「柱壁自動配置」を選びます。

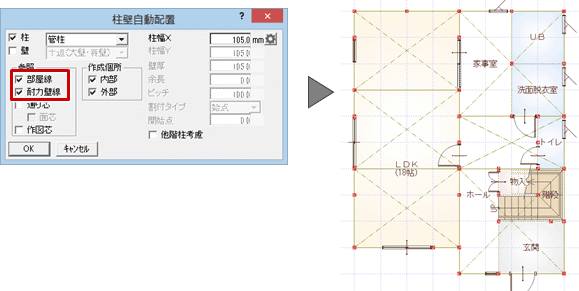

  2. 「柱壁自動配置」ダイアログの「柱」をON、「参照」の「耐力壁線」をONにして、「OK」をクリックします。

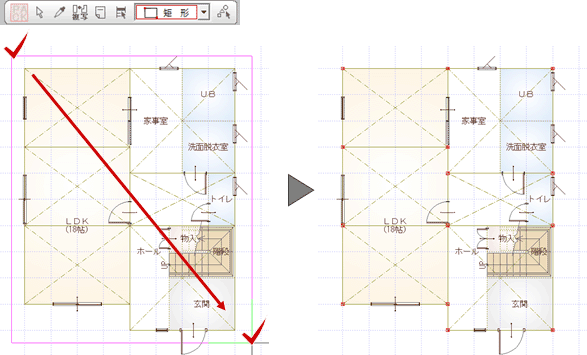

  3. 柱を作成する範囲を指定します。

メモ

  • 上記の場合、耐力壁区画のコーナー部分にのみ柱が配置され、ピッチ配置はしません。
    ただし、部屋が入力されていて、「参照」で「部屋線」もONになっている場合は、部屋線に対して柱がピッチ配置されます。
  • 部屋が入力されていない場合、「柱壁自動配置」ダイアログの「作成個所」のON／OFFは考慮されません。
  • RC柱（矩形、丸）、S柱（H形、角形、鋼管）は、耐力壁を考慮した自動配置には対応していません。
