Q：出窓壁に地袋を設定したときの「地袋高」の根拠を教えてください。

A：「地袋高」とは、出窓壁地板の上端から地袋下枠の下端までの高さを表します。

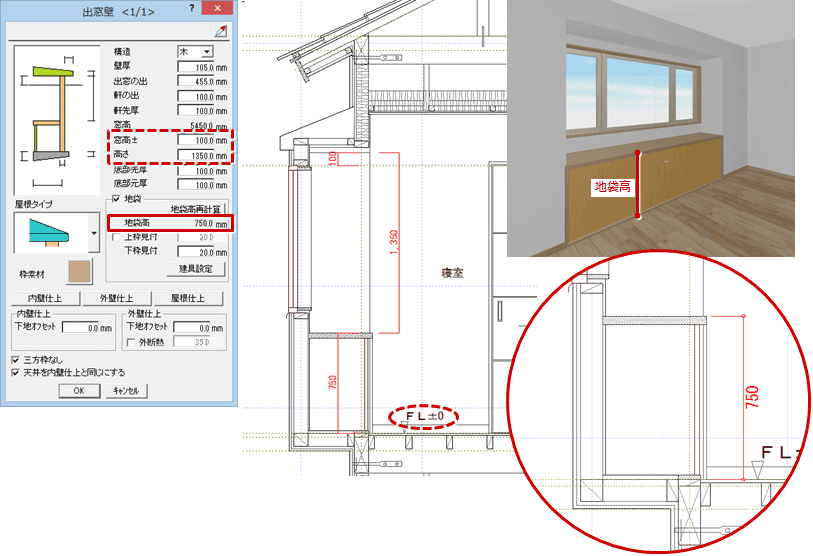

床仕様が「畳床」以外の部屋に出窓壁を入力した場合、下枠の下端が部屋床高の位置になり、地袋高は次のように算出されます。
「地袋高」＝「物件初期設定：基準高さ情報」の「窓高」－ 部屋の「床高増減」＋「窓高±」－「高さ」

例）「物件初期設定：基準高さ情報」の「窓高」：2000㎜、部屋の「床高増減」：0㎜
　　「出窓壁」ダイアログの「窓高±」：100㎜、「高さ」：1350㎜　の場合
　　「地袋高」＝ 2000－0＋100－1350 ＝ 750㎜

メモ

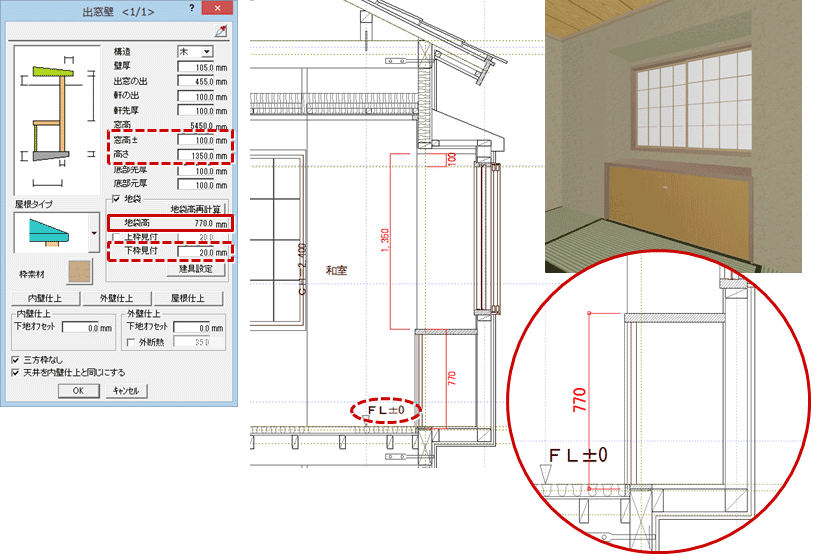

• 床仕様が「畳床」の部屋に出窓壁を入力した場合は、下枠の上端が畳床の上端になるため、地袋高は下枠厚分だけ大きくなります。

  例）「物件初期設定：基準高さ情報」の「窓高」：2000㎜、部屋の「床高増減」：0㎜
  　　「出窓壁」ダイアログの「窓高±」：100㎜、「高さ」：1350㎜、「下枠見付」：20㎜　の場合
  　　「地袋高」＝ 2000－0＋100－1350＋20 ＝ 770㎜
