プログラム名

平面図

Ver.

Ver.3

ID

Q212530

更新日

2017/02/15

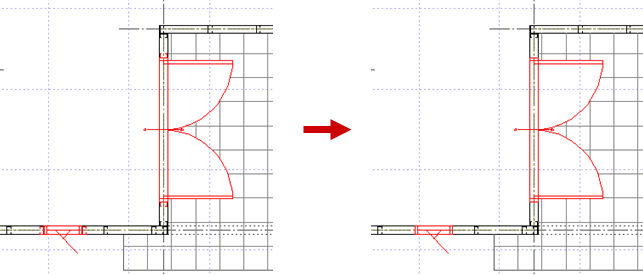

Q：S造の平面図で、建具の両側に鉄骨胴縁壁（縦）の鋼材が描画されないようにする方法を教えてください。

A：「専用初期設定：モード」の「鉄骨胴縁壁（縦）・LGS壁の鋼材描画」をOFFにして、「ツール」の「建具開口処理」を実行します。

操作方法

1. 「設定」をクリックします。

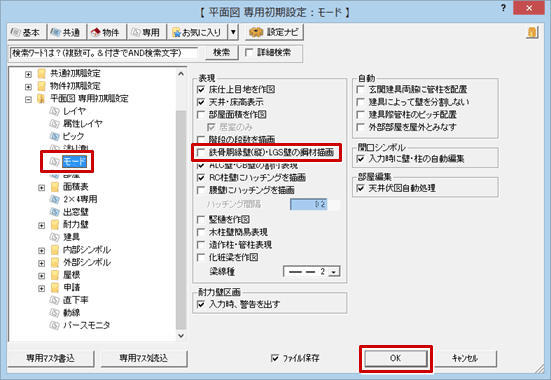

2. 「専用初期設定：モード」の「鉄骨胴縁壁（縦）・LGS壁の鋼材描画」をOFFにして、「OK」をクリックします。

3. 「属性別選択」をクリックします。

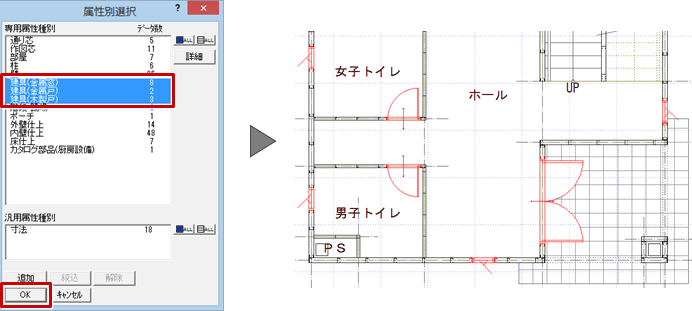

4. 「属性別選択」ダイアログで建具を選択して、「OK」をクリックします。

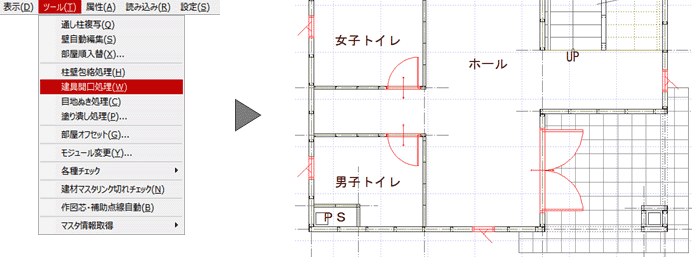

5. 「ツール」メニューから「建具開口処理」を選ぶと、建具横の鉄骨胴縁壁（縦）の鋼材が非表示になります。
