プログラム名

平面図

Ver.

Ver.3

ID

Q212560

更新日

2017/03/02

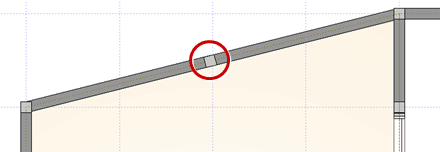

Q：斜めの壁に対して平行に柱を入力する方法を教えてください。

A：柱の入力方法を「1点方向」にすることで、壁の方向に沿った柱を入力できます。

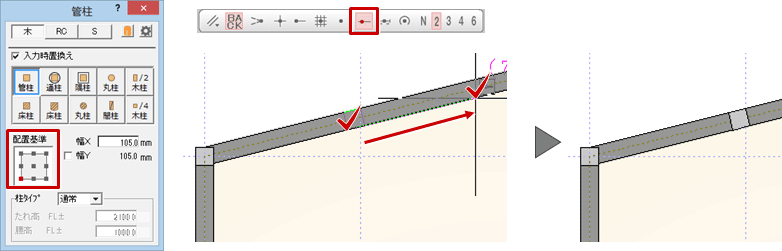

操作方法

1. 「柱壁」メニューから「柱」を選びます。

2. 入力方法を「1点方向」に変更します。

3. 「配置基準」を柱角に変更します。
4. 「ピック（線上）」をONにします。
5. 壁面の線上をクリックして、柱が斜めになるように入力します。


メモ

• 柱芯を指定できるような交点または補助点、柱の方向を指定できる壁芯もしくは部屋線が入力されている場合は、「管柱」ダイアログの「配置基準」は「中心」でも構いません。
