プログラム名 平面図 Ver. Ver.3 ID Q213250 更新日 2016/09/09

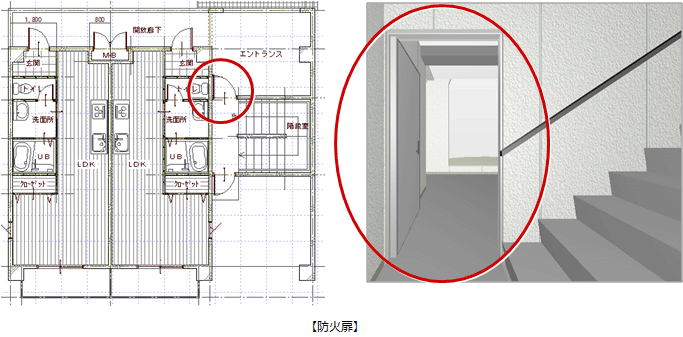

Q：防火扉の入力方法を教えてください。

A：「建具」メニューの「金属ドア」の「片開」で建具の材質を「スチール」か「ステンレス」にし、「枠一体型」をONにして入力します。

操作方法

  1. 共通ツールバーの「建材マスタモード切替」から「AT ZERO専用マスタモード」を選びます。
    ここではAT建具を使用します。
  2. 「建具」メニューから「金属ドア」の「片開」を選びます。

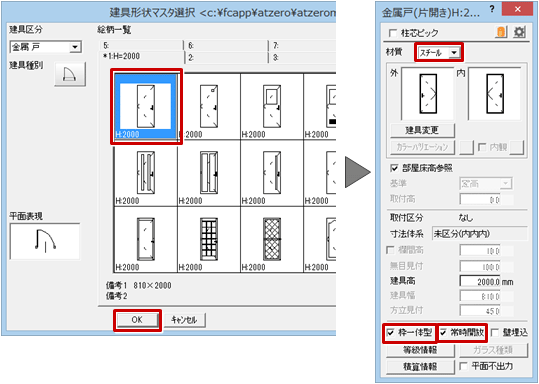

  3. 「建具形状マスタ選択」ダイアログで建具を選び、「OK」をクリックします。
  4. 建具の入力ダイアログの「材質」を「スチール」にし、「枠一体型」「常時開放」をONにします。
    ※ 金属製の片開き（3Dカタログ建具、AM建具も同様）、両開き戸（3Dカタログ建具、AM建具の両開き戸を除く）で、「材質」が「スチール」「ステンレス」の場合に「枠一体型」の設定ができます。
    ※「常時開放」がONの場合、扉が開いた状態でパースモニタを表現します。

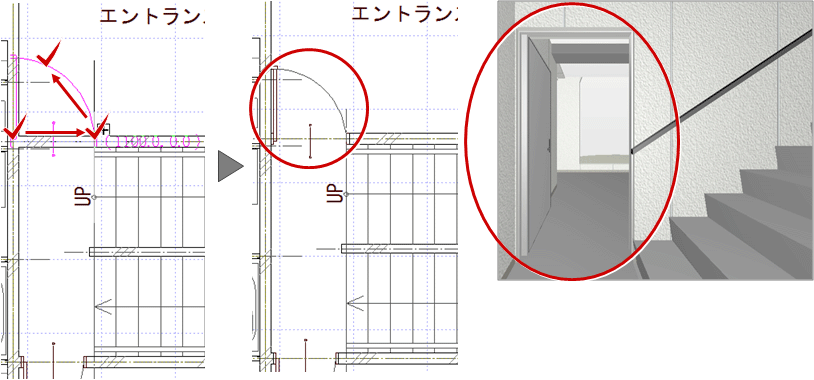

  5. 始点、終点、戸の開く方向をクリックします。

メモ

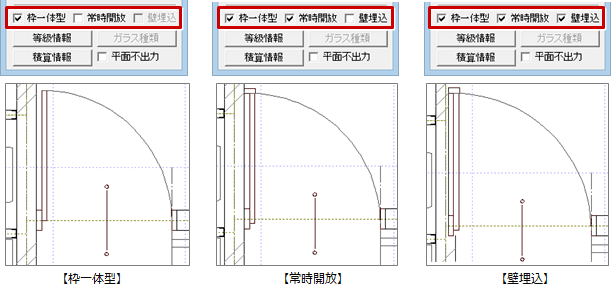

  • 建具の入力ダイアログの「枠一体型」「常時開放」「壁埋込」の設定によって、防火扉の表現が変わります。

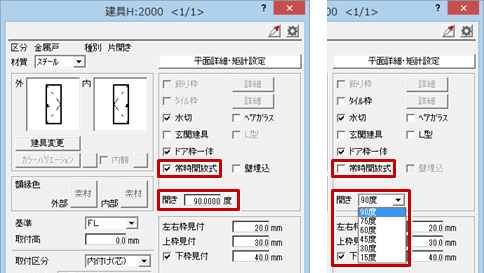

  • 「常時開放」がONの場合は、属性変更ダイアログの「開き」で任意の角度が設定できます。OFFの場合は「開き」のリストから角度を選択します。
