プログラム名

平面図

Ver.

Ver.3

ID

Q213270

更新日

2016/09/09

Q：木製建具の枠と額縁を一体にする方法を教えてください。

A：建具の属性変更ダイアログの「平面詳細・矩計設定」で「枠一体」「見付無効」をONにして、枠と額縁を一体にします。

操作方法

1. 「属性変更」をクリックします。

2. 枠と額縁を一体にする建具をクリックします。

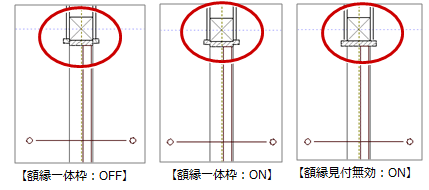

3. 建具の属性変更ダイアログの「平面詳細・矩計設定」をクリックして、「枠一体」「見付無効」をONにします。
   ※ 平面図のCAD表現で変化はみられませんが、平面詳細図で変更の確認ができます。

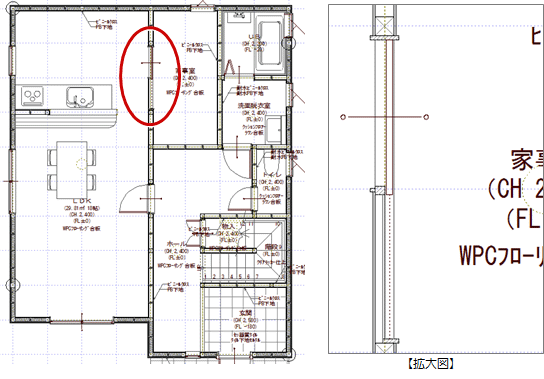

4. 平面詳細図を開いて、建具の枠と額縁が一体になったことを確認します。


メモ

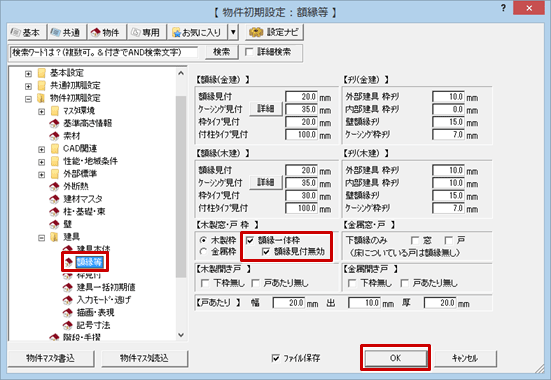

• 「物件初期設定：建具－額縁等」で「額縁一体枠」「額縁見付無効」の初期値を設定します。この設定がONになっている場合は、入力と同時に建具の枠と額縁が一体になります。
