プログラム名

平面図

Ver.

Ver.3

ID

Q213280

更新日

2016/09/09

Q：平面図で建具の枠を描画しないようにする方法を教えてください。

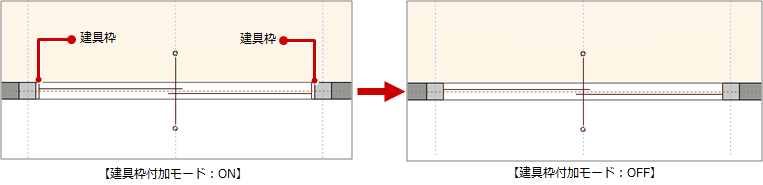

A：「専用初期設定：建具」の「建具枠付加モード」をOFFにして、建具を図形復元します。

操作方法

1. 平面図を開いて、「設定」をクリックします。

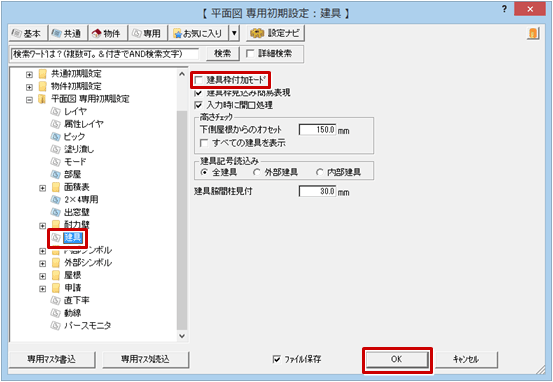

2. 「専用初期設定：建具」の「建具枠付加モード」をOFFにして、「OK」をクリックします。

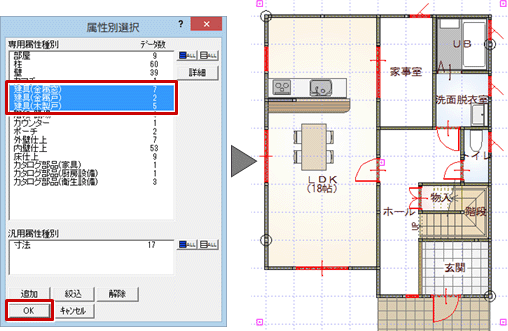

3. ツールバーの「属性別選択」をクリックします。

4. 「属性別選択」ダイアログの「建具（金属窓）」「建具（金属戸）」「建具（木製戸）」を選び、「OK」をクリックします。

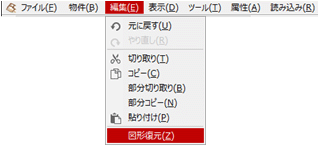

5. 「編集」メニューから「図形復元」を選びます。

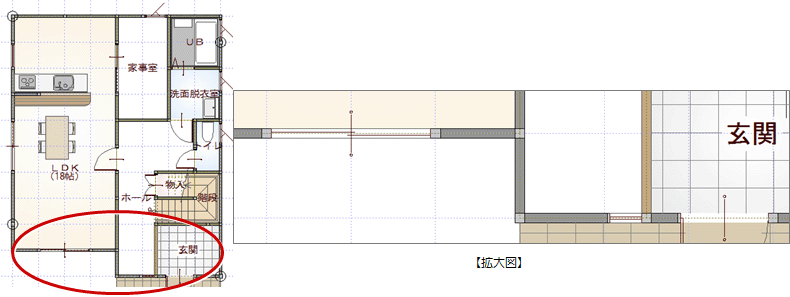

6. 建具枠が表示されないことを確認します。
