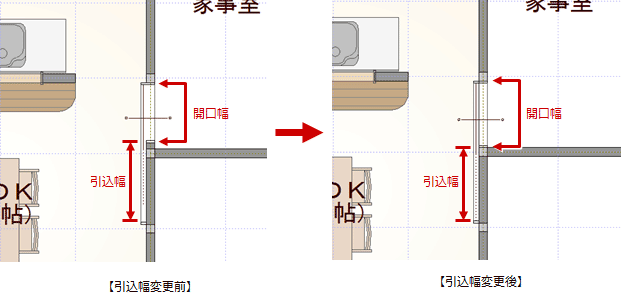

Q：片引き戸の開口幅を設定する方法を教えてください。

A：片引き戸の属性変更ダイアログの「引込幅」で開口幅を設定します。
ただし、この設定はAM建具（パラメトリック建具）のみ可能です。3Dカタログ建具、AM建具（立体建具・画像建具）、AT建具の場合は設定できません。

操作方法

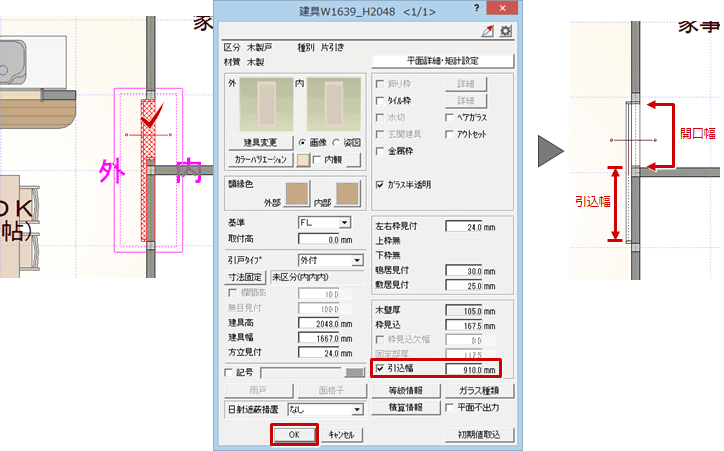

  1. 「属性変更」をクリックします。
  2. 片引き戸をクリックします。
  3. 建具の属性変更ダイアログの「引込幅」をONにして「910」と変更し、「OK」をクリックします。

メモ

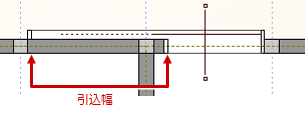

  • 「引込幅」に建具枠見付は含みません。
  • 「引込幅」がOFFの場合、Archi Masterで引込部寸法設定がされているときは、Archi Master側で設定されている建具幅と引込部の比率で引込幅を表現します。
